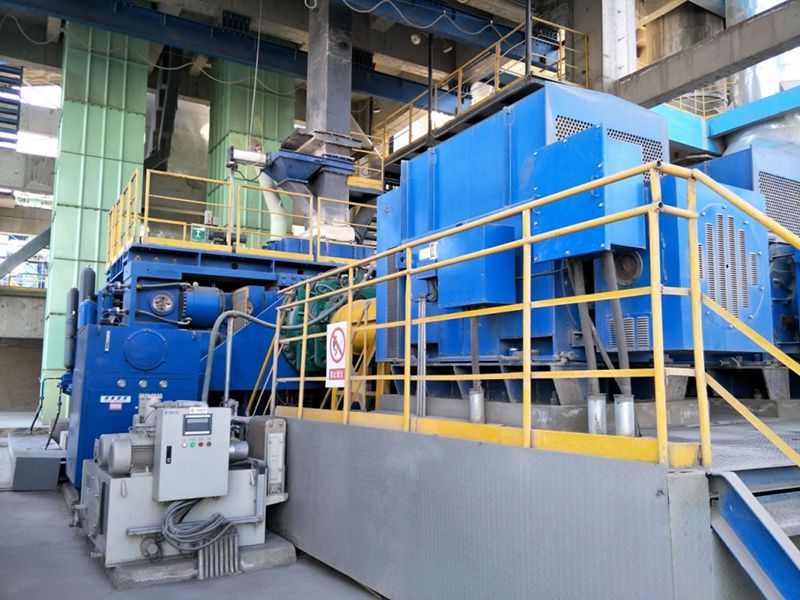

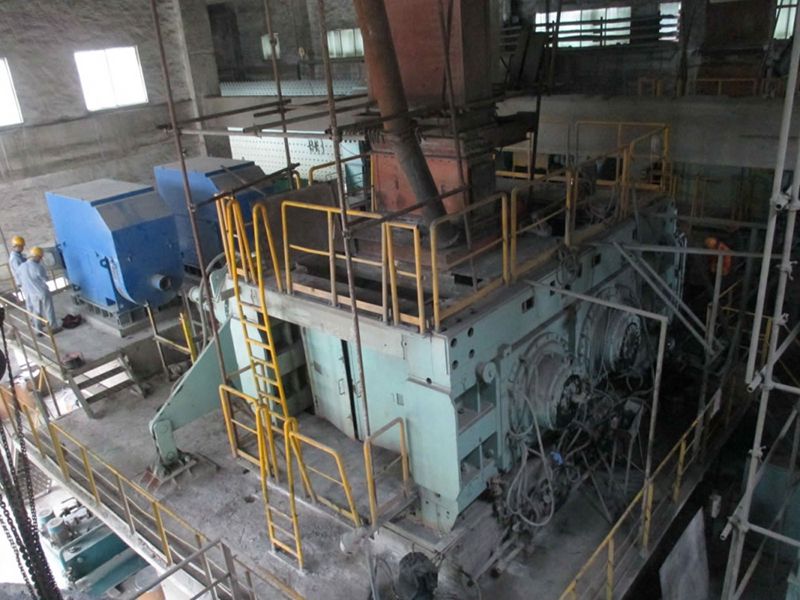

As prensas tipo rolo para moinho de cimento da SINOMALY são usadas para efetuar a moagem de cimento. Ao ser comparada com os sistemas de pré-moagem, incluindo os moinhos tipo bolas com alto consumo de energia e baixa eficiência, este tipo de prensa consome menos energia e tem baixo ruído.
Esta prensa tipo rolo para moinho de cimento aumenta a capacidade de moagem em 50-100% em comparação com sistemas de moinho tipo bolas e diminui o consumo de energia do sistema de moagem em 30-40%, e 20-30% do consumo de cimento acabado. Os materiais espremidos são fáceis de moer e o material fino de 0,08 mm é responsável por 30 a 60% e o material menor que 20 mm é responsável por 65 a 85%.
Este tipo de equipamento é usado para a moagem de matérias-primas como clínquer, escória e escória de aço em fábricas de cimento, bem como indústrias de mineração, aço, química, eletricidade, metalurgia, etc.
Parâmetros
Modelo
Capacidade (t/h)
Potência (kw)
Velocidade linear do rolo (m/s)
LRP120-45
140~190
2×250
1.2~1.44
LRP120-80
250~340
2×500
1.2~1.44
LRP140-65
200~300
2×560
1.43~1.65
LRP140-80
340~400
2×560
1.43~1.65
LRP140-100
400~500
2×630
1.43~1.65
LRP140-110
500~550
2×710
1.43~1.65
LRP140-120
500~600
2×800
1.43~1.65
LRP140-140
520~680
2×900
1.43~1.65
LRP160-100
500~650
2×900
1.52~1.76
LRP160-140
650~765
2×1120
1.56~1.8
LRP160-150
650~850
2×1120
1.56~1.8
LRP180-120
800~850
2×1250
1.6~1.83
LRP180-140
850~1000
2×1400
1.56~1.88
LRP180-160
950~1130
2×1600
1.57~1.83
LRP180-170
1000~1200
2×1800
1.57~1.83
LRP200-120
850~1000
2×1400
1.59~2.0
LRP200-160
1200~1300
2×2000
1.78
LRP220-160
1300~1400
2×2240
2.1
Princípio de trabalho

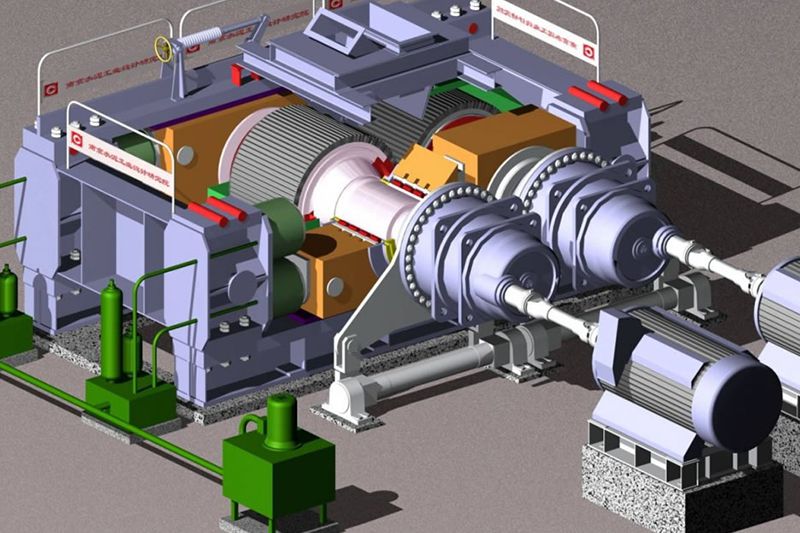

A prensa tipo rolo para moinho de cimento foi desenvolvida conforme o princípio de moagem do leito do material. A rotação do rolo é atingida através do acionamento. O material do dispositivo de alimentação é esmagado sob alta resistência e espremido para o material final que é denso e seco, já o material cheio de fissuras é descarregado no elevador.
Características

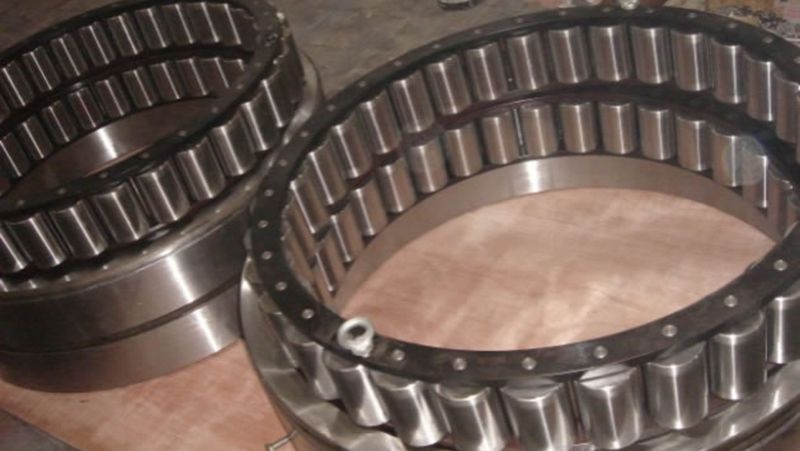

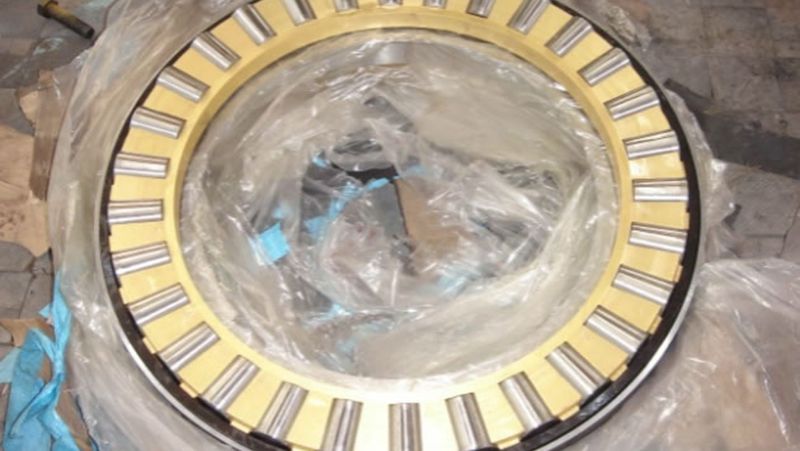

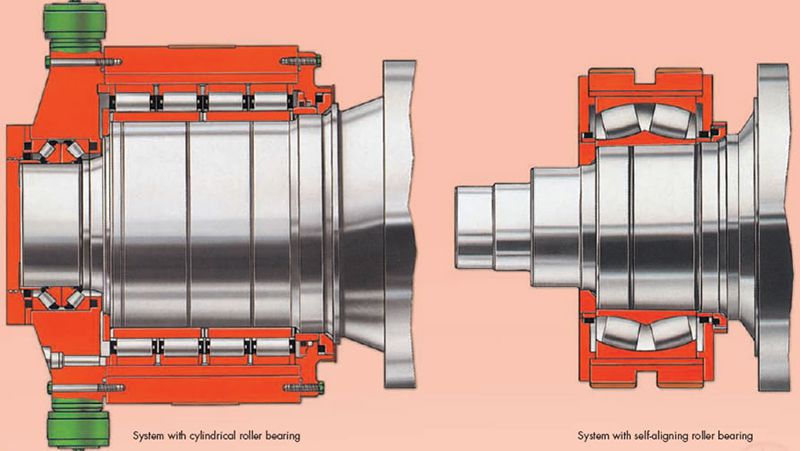

Possui rolamentos de rolos cilíndricos de quatro carreiras feito de aço de cementação G20Cr2Ni4A e fornece maior capacidade de rolamento e maior vida útil ao ser comparado com os rolamentos autocompensadores de duas carreiras, isso melhora a confiança das prensas de rolos de alta pressão.
O rolo é forjado com aço de liga de elevada qualidade
O rolo com diâmetro menor que 1600 é fabricado como um todo para evitar escorregões, deformações e rachaduras.
O rolo com diâmetro acima de 1.800 possui uma estrutura do eixo do rolo + manga do rolo. O pino reverso é usado na direção radial, e a cauda de andorinha deslizante é usada na direção axial, dessa forma consegue evitar o deslizamento da luva do rolete.

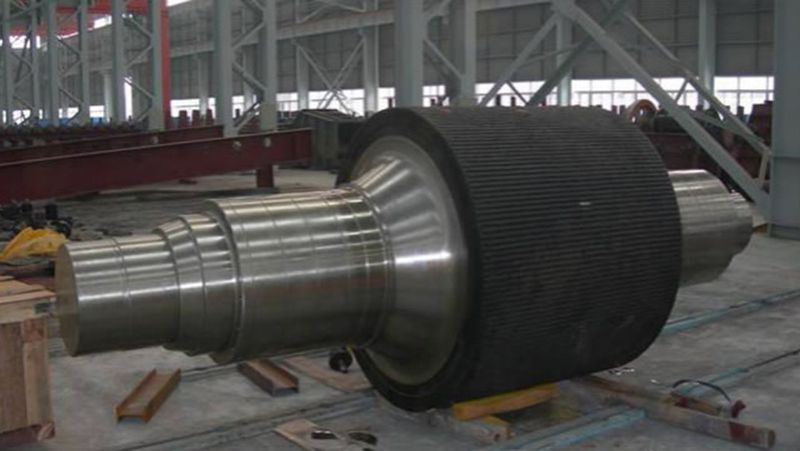

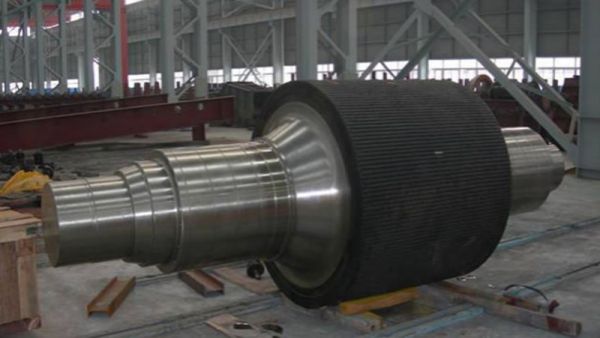

Rolo integrado

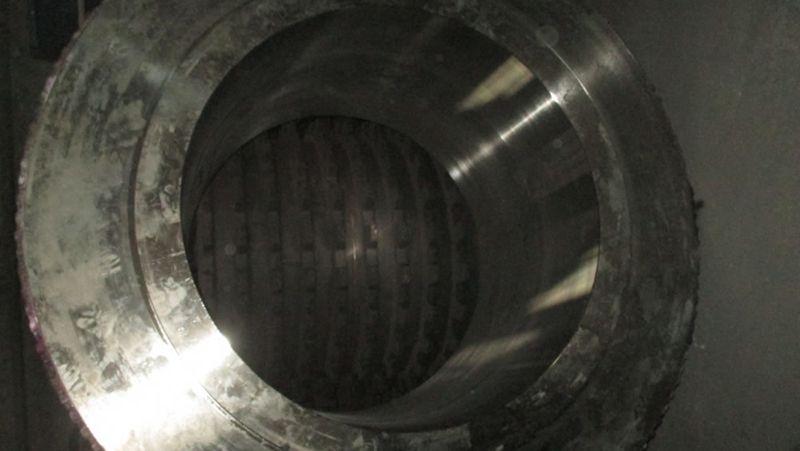

Luva de rolete que será instalada
O revestimento do rolo é feito com uma camada de solda ou com uma estrutura de fixação, o qual depende das propriedades do material.

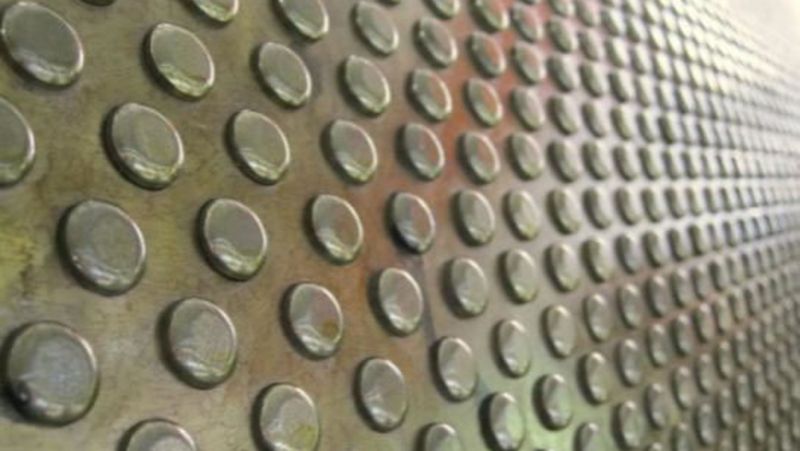

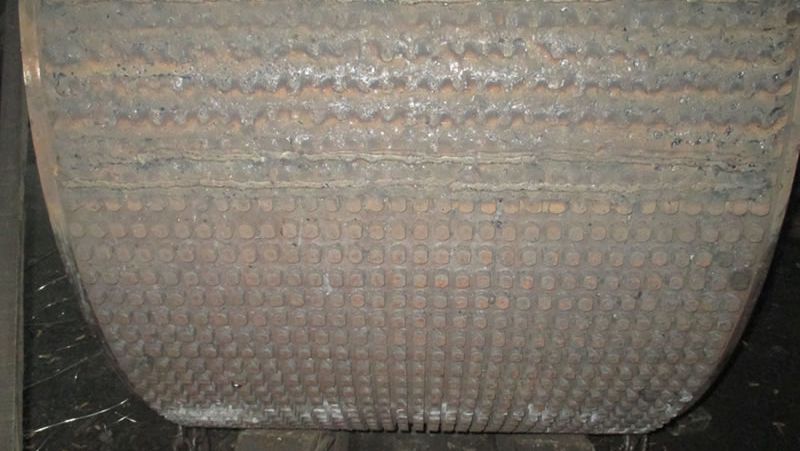

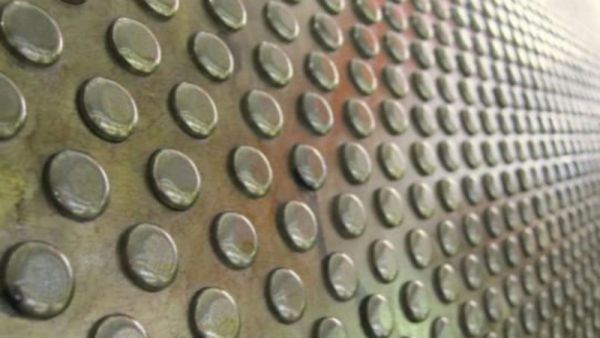

Carcaça do rolo com cavidades
Carcaça do rolo com cavidades

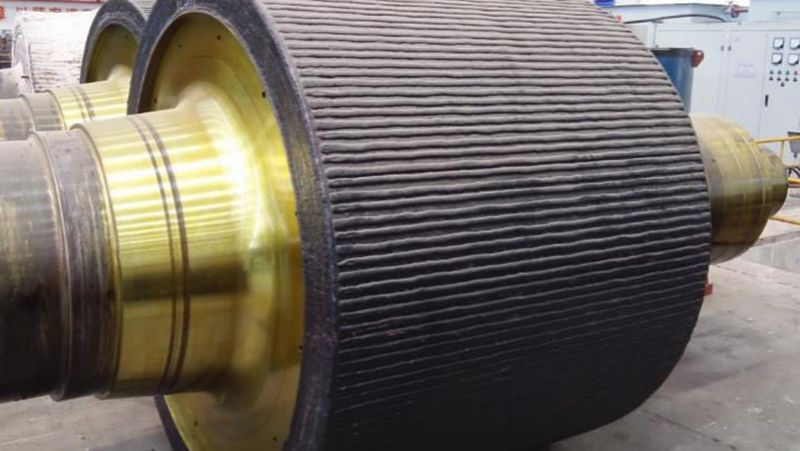

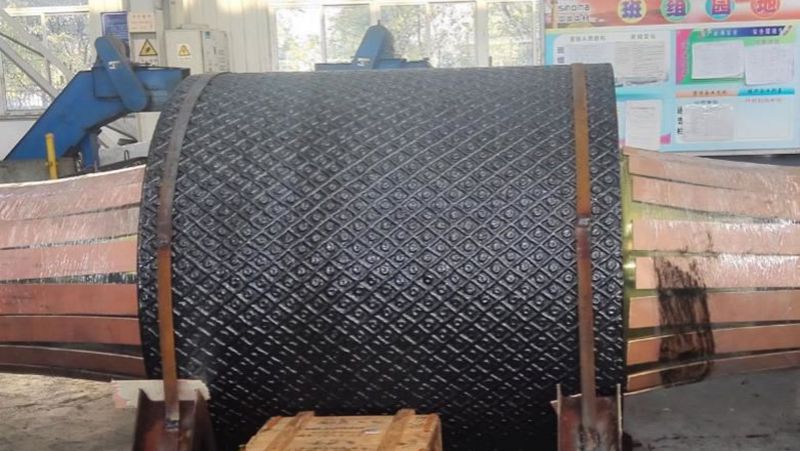

Carcaça de rolo ondulada
Carcaça de rolo ondulada

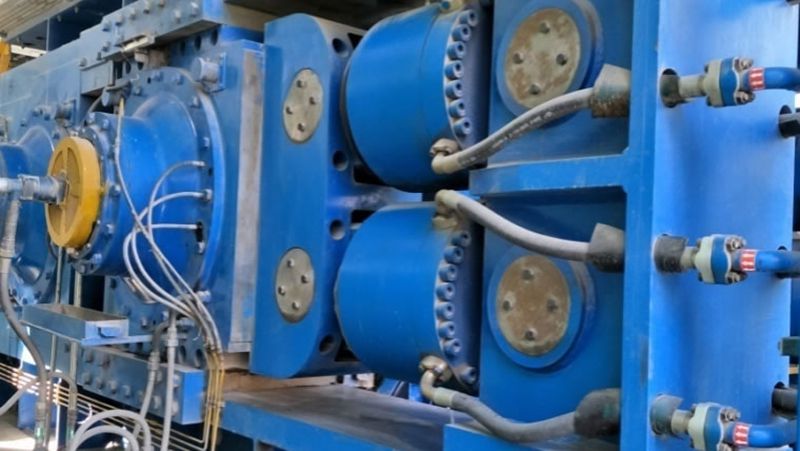

Possui um cilindro de auto-alinhamento do cabeçote do cilindro fabricado pela EUA "PARKER"

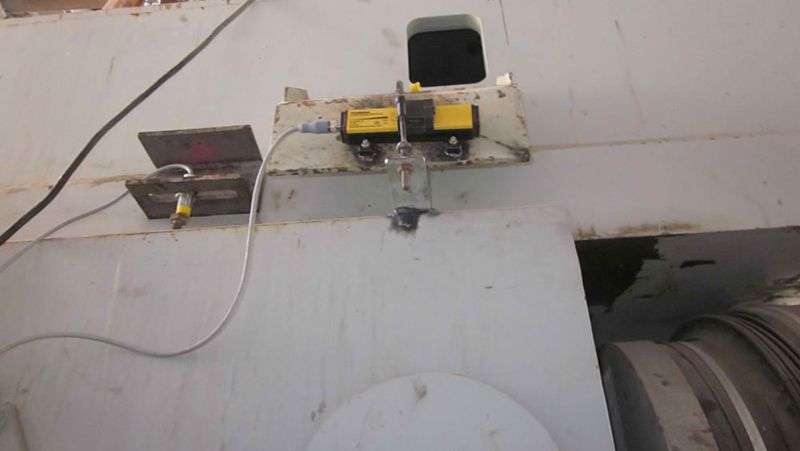

O sistema de detecção possui um medidor de folga do rolo completo, proteção de posição limite e monitoramento de temperatura para cada rolamento, com isso ele consegue detectar o problema a tempo.

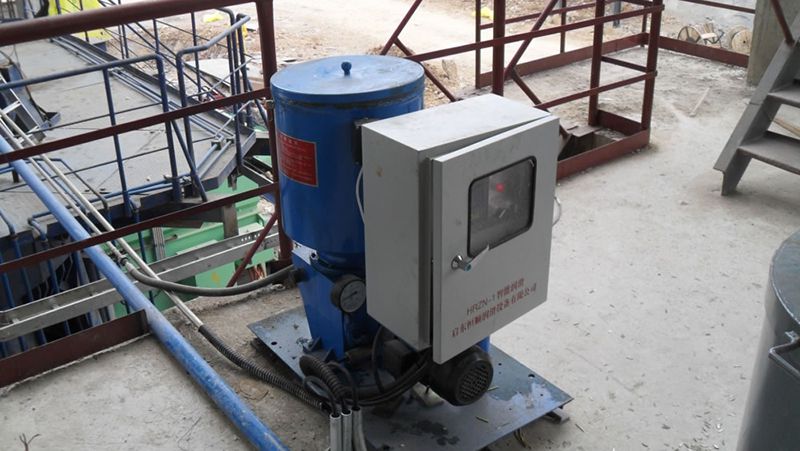

Possui um sistema inteligente de lubrificação a graxa com controle CLP, é de elevada confiança e fácil de gerenciar. Cada ponto de lubrificação pode ser lubrificado periodicamente graças a este sistema inteligente de lubrificação com graxa.

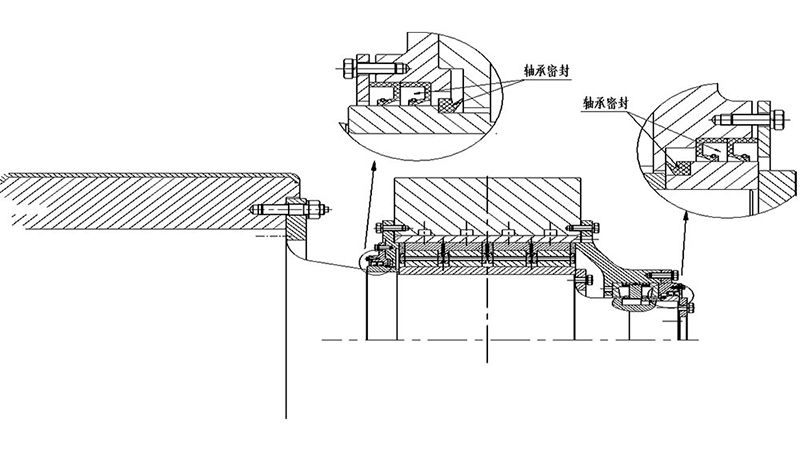

Selado por vários retentores de rolamento com o intuito de certificar que nenhum resíduo entre no rolamento, o qual melhora a vida útil do rolamento.

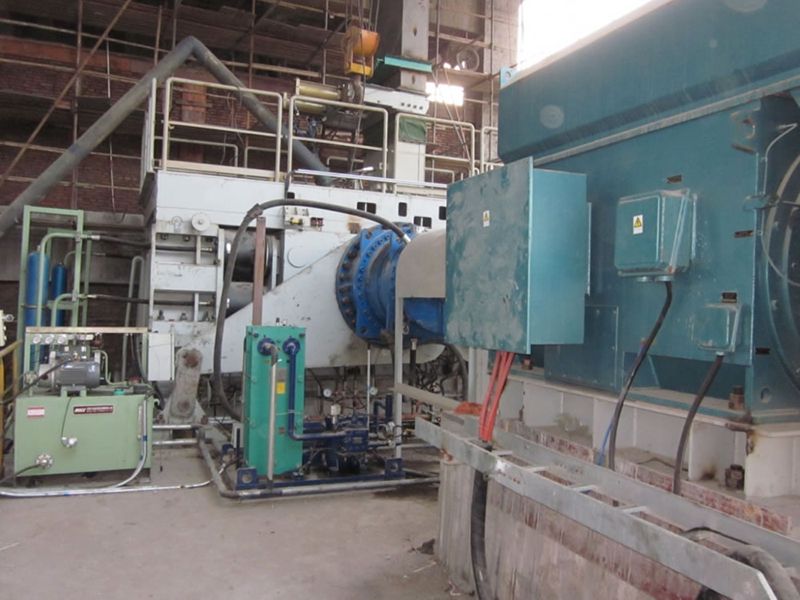

Possui um sistema de controle de programa, sistema hidráulico integrado, as peças essenciais foram adquiridas de fornecedores confiáveis.

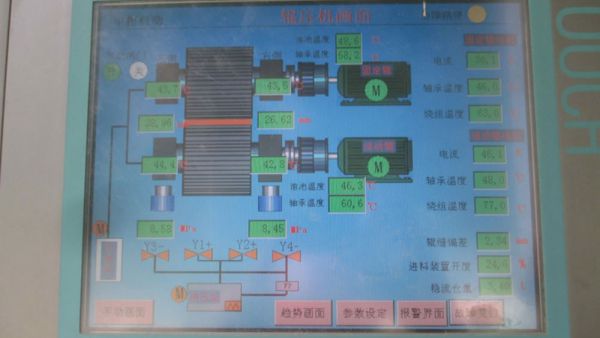

Auto-controle hidráulico

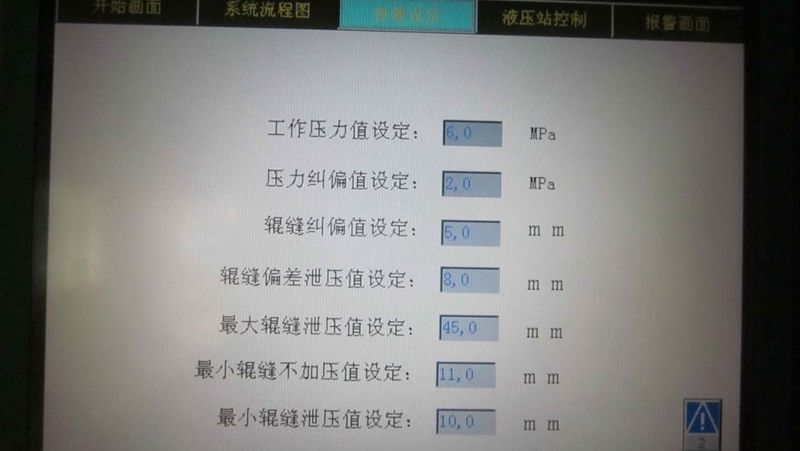

Ajuste de parâmetros hidráulicos

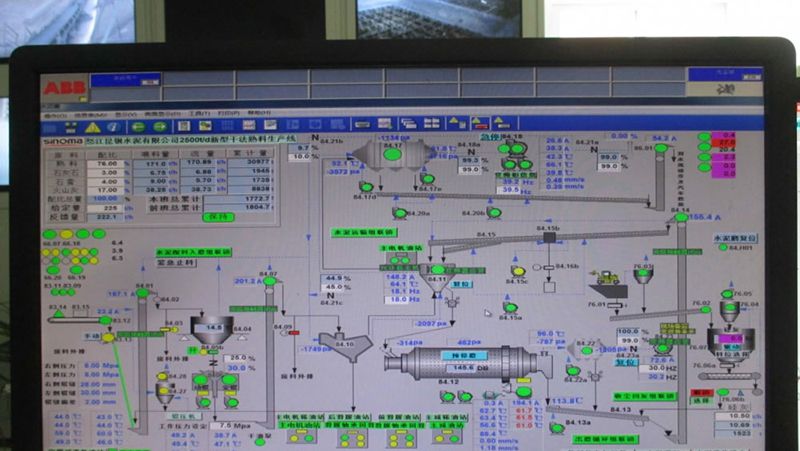

Amostra do controle central de moagem do cimento

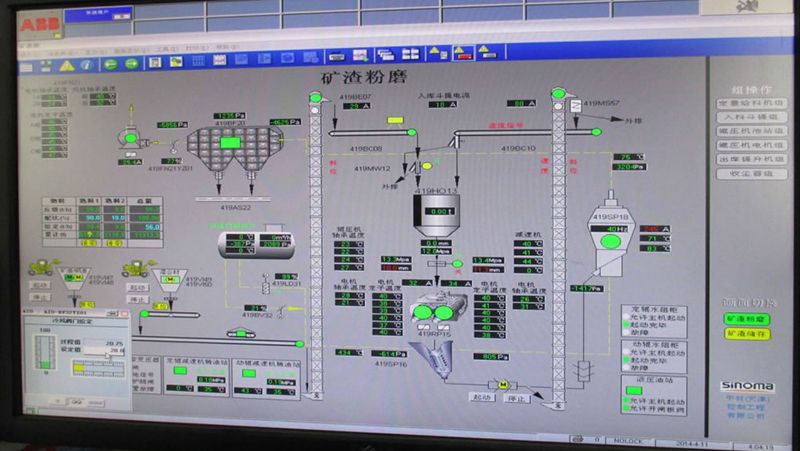

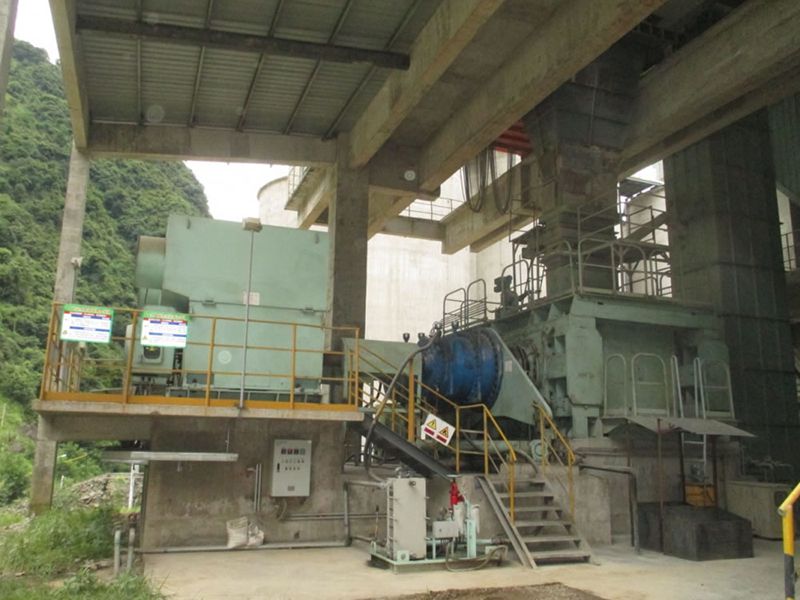

Cena de controle central da moagem de escória
A prensa de rolos para moinhos de cimento pode ser equipada com um redutor planetário e engrenagem.
A SINOMALY é uma fornecedora de serviços integrados de engenharia, aquisição e construção (EPC) no setor de cimento, sendo que nossos principais serviços incluem consultoria, avaliação, planejamento, projeto de engenharia, aquisição, gerenciamento de projetos, construção, instalação de equipamentos e depuração.
