Britador de Mandíbula

Britador de Mandíbula

Aplicações

Os britadores de mandíbulas são um tipo de equipamento muito usado para trituração de minerais e rochas com uma resistência à compressão que não é superior a 320MPa, como calcário, arenito, xisto, gesso, carvão e argila. O britador de mandíbula é amplamente usado em diversas indústrias, incluindo mineração, fundição, material de construção, rodovia, ferrovia, engenharia hidráulica, engenharia química e outras.

Solicite uma cotação

Notas: A capacidade real do britador pode ser afetada por diversos fatores, como o material de alimentação (tipo de material, tamanho do material, capacidade de britagem, teor de água e outros), operação (eficiência alimentar, distribuição de alimento), descarga e demais fatores. A lista de parâmetros é apenas uma referência ao uso real e uma previsão da capacidade de produtividade.

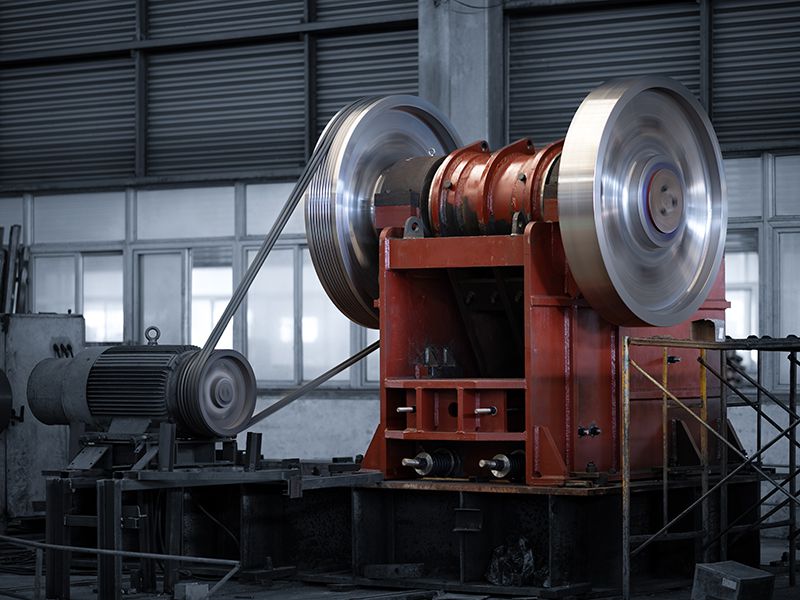

A rotação do eixo excêntrico é acionada pelo motor através de uma correia em V, fazendo com que a mandihula Pitman se mova em linha com o movimento do eixo excêntrico, com isso ele esmaga o material na câmara de britagem, transportando-o para baixo para ser descarregado do equipamento.

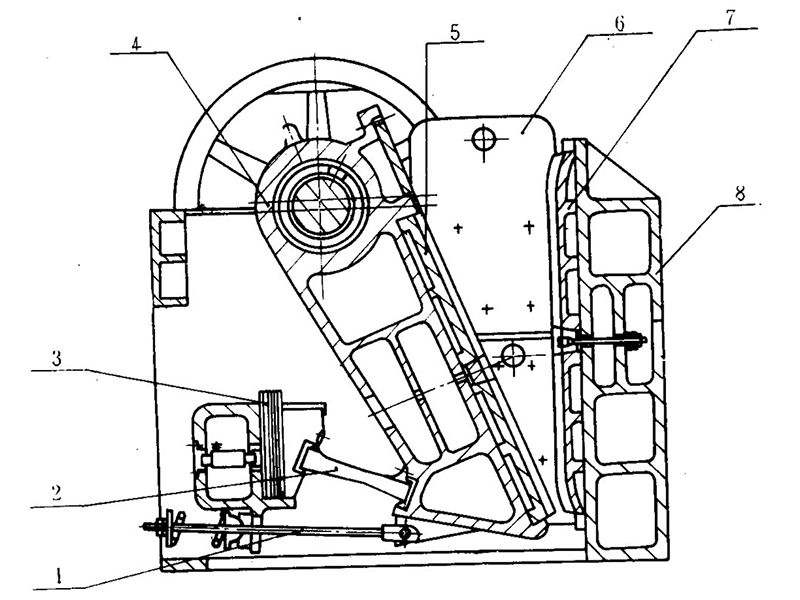

Componentes de exibição

Macaco hidraúlico
Abanadeira
Regulagem das cunhas
Mandibula Pitman
Mandíbula móvel
Cunha lateral superior
Mandíbula fixa
Moldura frontal

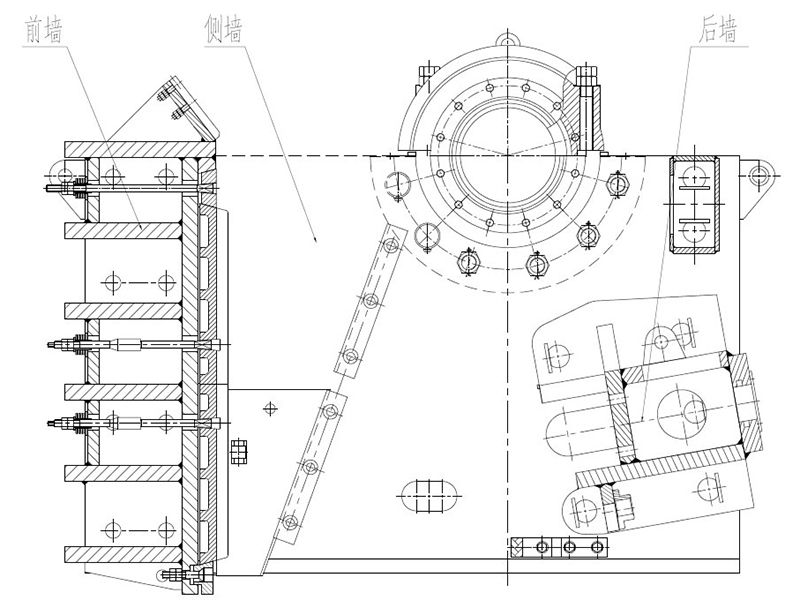

Ao usar este equipamento, a estrutura do britador de mandíbula sofrerá um impacto significativo, isso significa que ele precisa ter uma alta resistência e ótima rigidez. Devido a isso, o quadro frontal, o quadro traseiro e o quadro lateral possuem uma estrutura composta.

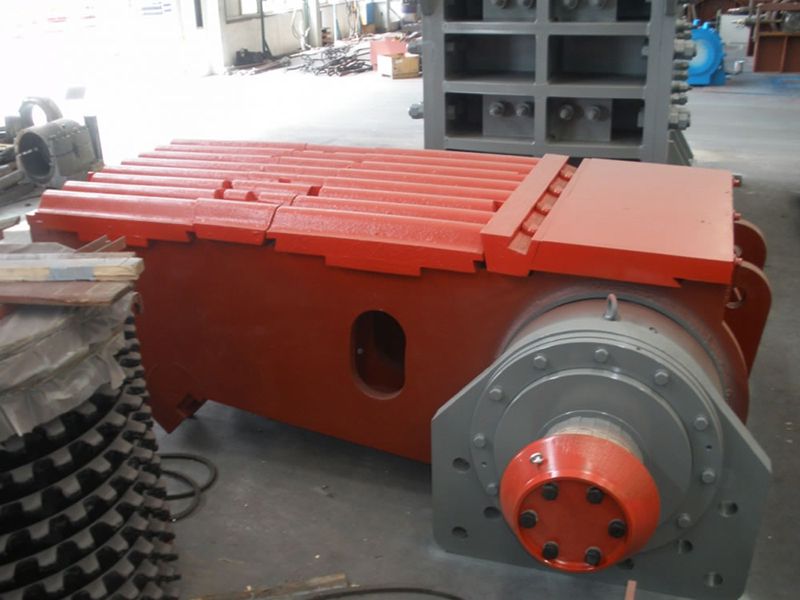

Mandibula Pitman
A mandibula Pitman do britador de mandíbula é soldado para que nãos seja muito pesado. Tem alta precisão de usinagem, sendo suficiente para funcionar com excelente segurança e confiança.

Placa de mandíbula
A placa da mandíbula é uma peça muito importante para o esmagamento das pedras e possui uma mandíbula fixa e uma mandíbula móvel. Lembre-se que esta é uma peça que se desgasta com facilidade, a placa da mandíbula é fabricada de aço de alto teor de manganês para certificar ótima resistência ao desgaste e maior vida de serviço. A placa da mandíbula também pode ser reforçada através de um processo de endurecimento a frio.

• A mandíbula fixa é colocada na estrutura frontal por parafusos de cunha para certificar a sua estabilidade.
• As proteções laterais são colocadas na estrutura lateral em ambos os lados do britador, com isso, consegue-se proteger o britador contra desgaste durante o transporte.
• Um lado da placa articulada é colocado na base de ajuste para que ela possa prender a mandíbula em movimento. A carga mecânica aumentará muito e a placa articulada poderá atuar como um dispositivo de segurança quando o material de alimentação não puder ser quebrado na câmera.
• Nós podemos ajustar a largura da abertura de descarga, basta apenas ajustar a espessura das cunhas de ajuste.
• A câmara de britagem tem profundidade grande o suficiente para pegar muitas matérias-primas, com isso consegue-se melhorar a capacidade de alimentação e a produção.
• A Sinomaly fabrica diversos tipos de britadores, mas a única diferença entre eles é apenas a capacidade de produção. Nós podemos personalizar o design e a fabricação dos britadores conforme as suas necessidades.
