Planta de Trituração e Moagem de Escória
  • Planta de Trituração e Moagem de Escória
  • Planta de Trituração e Moagem de Escória
    • Introdução
    • Capacidade: 300 a 1.000 mil toneladas/ano
    • Tamanho do material de alimentação: 2 mm~10 mm
    • Material de alimentação: Material em pó como feldspato, calcita, esteatita, barita, fluorita, tombarita, mármore, cerâmica, bauxita, minério de manganês e rocha de fósforo. A SINOMALY é especializada em oferecer projeto de linha de produção de pó de escória, incluindo o projeto, a produção e a entrega do moinho vertical, a instalação de conjuntos de equipamentos e a contratação geral da construção da linha de produção.
    • Processo: Máquina de secagem de escória → Prensa de extrusão → Aglomerador → Separador de pó (pó fino) → Moinho de moagem superfina → Produto acabado

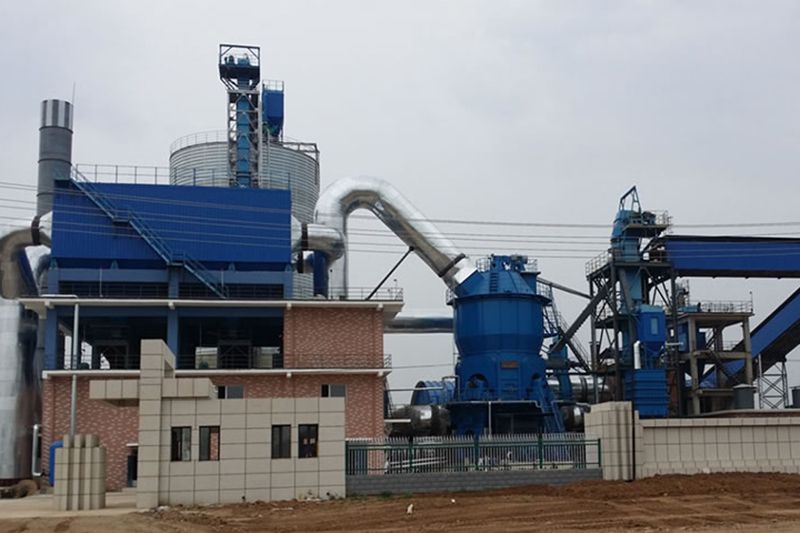

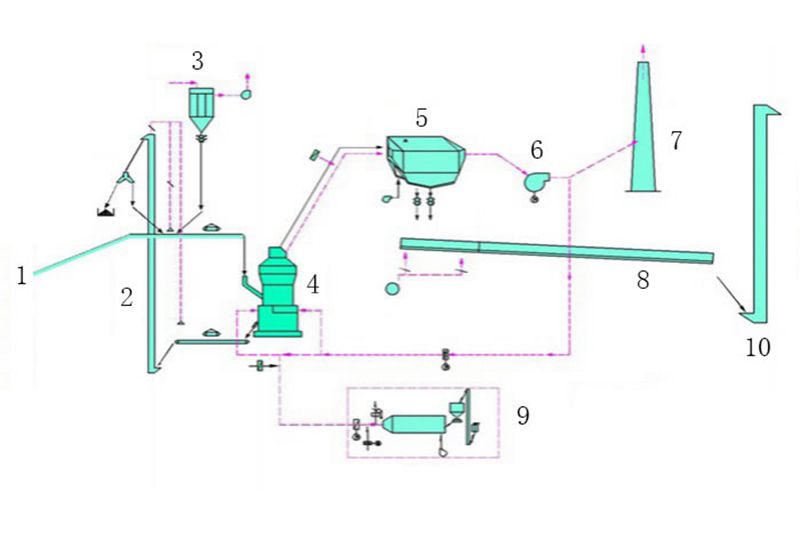

    Linha de produção de pó fino com processo de operação de moinho vertical
    Fine powder production line with vertical mill operation process

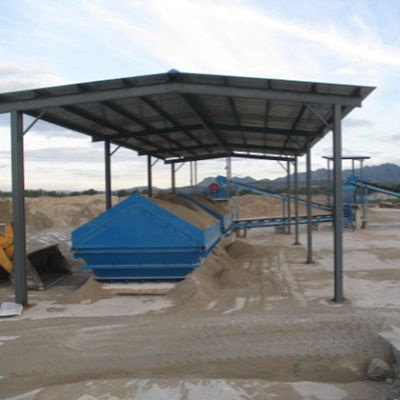

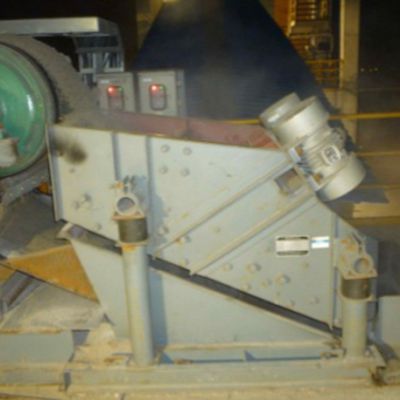

    • Equipamento de alimentação de escória
    • Elevador

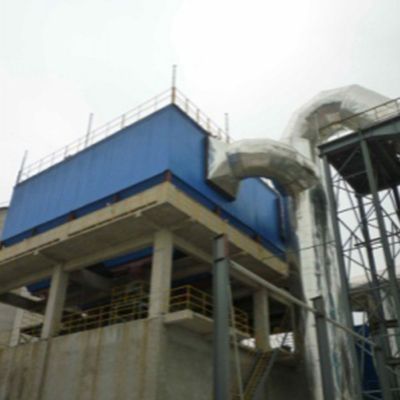

    • Coletor de pó

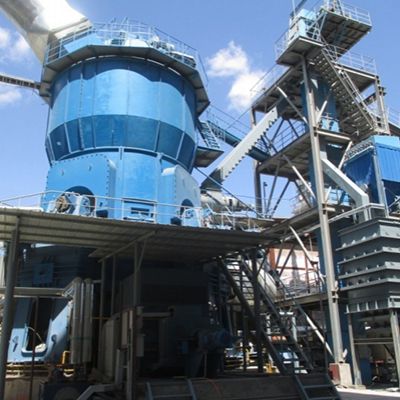

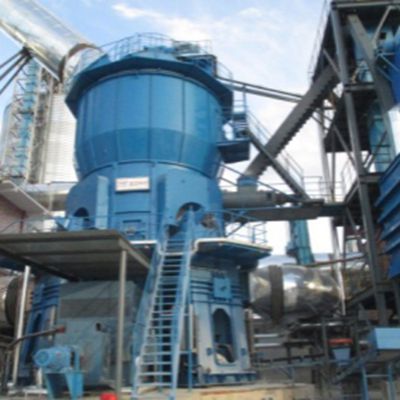

    • Moinho vertical
    • Coletor de pó
    • Ventilador
    • Funil
    • Esteira transportadora

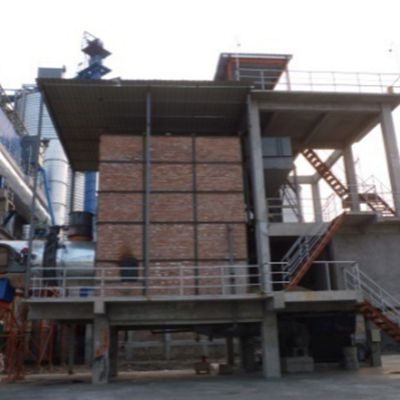

    • Estufa de jato quente

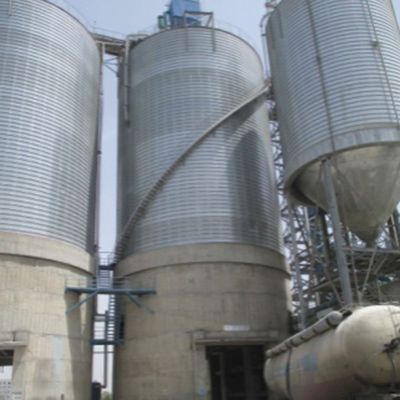

    • Armazenamento de produto acabado

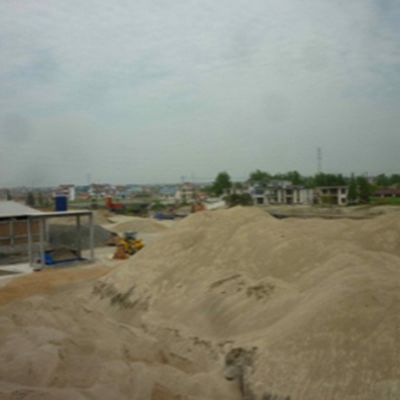

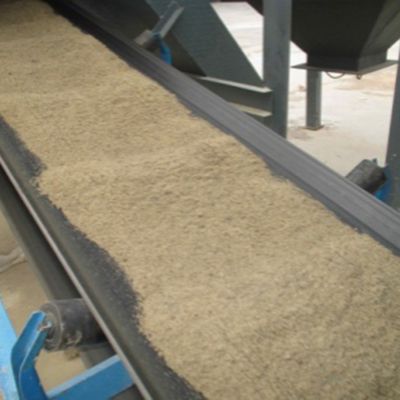

    • A escória empilhada é retirada e alimentada pela empilhadeira e transportada usando o Transportador de Correia.
    • A escória é transportada pelo elevador até o moinho vertical para moagem. O pó de escória é então coletado pelo separador de pó e seco usando um forno de jato quente.
    • O pó de escória seco é transportado para o moinho vertical para ser moído novamente, após o que o pó de escória será coletado por meio de um separador de pó e, em seguida, o pó qualificado será transferido para o depósito de produtos acabados.
    Nossas configurações recomendadas para a linha de produção ideal estão listadas abaixo

    Linha de produção de 150 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS22.2 para escória Capacidade: ≥20t/h
    Área de superfície específica do produto: ≥420m2/kg
    Potência: 630kW
    Fogão de jato quente Capacidade de aquecimento: 0,4×107 kcal/h
    Coletor de pó Fluxo de ar: 80000 m³/h
    Área de filtro: 1594 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa
    Fluxo de ar: 80000 m3/h
    Potência: 220 kW

    Linha de produção de 200 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS25.2 para escória Capacidade: ≥28t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 900kW
    Fogão de jato quente Capacidade de aquecimento: 0,5×107 kcal/h
    Coletor de pó Fluxo de ar: 112000 m³/h, Área de filtro: 2196 m2
    Velocidade de filtragem: 0,80～0,850,80m/min Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 112000 m3/h
    Potência: 315kW

    Linha de produção de 300 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS36.3 para escória Capacidade: ≥45 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 1600 kW
    Fogão a jato quente Capacidade de aquecimento: 0,9×107 kcal/h
    Coletor de pó Fluxo de ar: 180000 m³/h, Área de filtro: 3659 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 180000 m3/h
    Potência: 500 kW

    Linha de produção de 450 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical para escória Capacidade: ≥65 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 2000 kW
    Forno de explosão a quente Capacidade de aquecimento: 1,3×107 kcal/h
    Coletor de pó Fluxo de ar: 260000 m³/h, Área de filtro: 5352 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 260000 m3/h
    Potência: 710 kW

    Linha de produção de 500 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS38.3 para escória Capacity: ≥75 t/h,
    Specific product surface area: ≥420m2/kg,
    Power: 2500 kW
    Fogão a jato quente Capacidade de aquecimento: 1,5×107 kcal/h
    Coletor de pó Fluxo de ar: 300000 m³/h, Área de filtro: 6116 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 300000 m3/h
    Potência: 800 kW

    Linha de produção de 600 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS43.3 para escória Capacidade: ≥90 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 3150 kW
    Fogão de jato quente Capacidade de aquecimento: 1,8×107 kcal/h
    Coletor de pó Fluxo de ar: 360000 m³/h, Área de filtro: 7319 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 360000 m3/h
    Potência: 1000 kW

    Linha de produção de 800 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS46.3 para escória Capacidade: ≥115 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 3550 kW
    Fogão de jato quente Capacidade de aquecimento: 2,3×107 kcal/h
    Coletor de pó Fluxo de ar: 460000 m³/h, Área de filtro: 8782 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 460000 m3/h
    Potência: 1250 kW

    Linha de produção de 900 mil toneladas/ano de pó de escória Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS50.3 para escória Capacidade: ≥130 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 4000 kW
    Fogão a jato quente Capacidade de aquecimento: 2,6×107 kcal/h
    Coletor de pó Fluxo de ar: 520000 m³/h, Área de filtro: 10873 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 520000 m3/h
    Potência: 1400 kW

    Linha de produção de pó de escória de 1 milhão de toneladas/ano Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS53.3 para escória Capacidade: ≥140 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 4500 kW
    Fogão a jato quente Capacidade de aquecimento: 2,8×107 kcal/h
    Coletor de pó Fluxo de ar: 560000 m³/h, Área de filtro: 10873 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 560000 m3/h
    Potência: 1600 kW

    Linha de produção de pó de escória de 1,2 milhão de toneladas/ano Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS56.3 para escória Capacidade: ≥170 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 5400 kW
    Fogão de jato quente Capacidade de aquecimento: 3,4×107 kcal/h
    Coletor de pó Fluxo de ar: 680000 m³/h, Área de filtro: 13592 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 680000 m3/h
    Potência: 1800 kW

    Linha de produção de pó de escória de 1,5 milhão de toneladas/ano Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS63.3 para escória Capacidade: ≥210 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 6500 kW
    Fogão de jato quente Capacidade de aquecimento: 3,4×107 kcal/h
    Coletor de pó Fluxo de ar: 840000 m³/h, Área de filtro: 16310 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 840000 m3/h
    Potência: 2240 kW

    Linha de produção de pó de escória de 1,8 milhão de toneladas/ano Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS66.4 para escória Capacidade: ≥250 t/h,
    Área de superfície específica do produto: ≥420m2/kg,
    Potência: 8000 kW
    Fogão de jato quente Capacidade de aquecimento: 5,0×107 kcal/h
    Coletor de pó Fluxo de ar: 1000000 m³/h,
    Área de filtro: 19880 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800g /Nm3 Concentração de poeira na saída: ≤30mg/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 1000000 m3/h
    Potência: 2800 kW

    Linha de produção de pó de escória de 2 milhões de toneladas/ano Consulta

    Equipamento Parâmetros
    Moinho vertical LRMS70.4 para escória Capacidade: ≥280 t/h,
    Área de superfície específica do produto: ≥420 m2/kg,
    Potência: 8500 kW
    Fogão a jato quente Capacidade de aquecimento: 5,6×107 kcal/h
    Coletor de pó Fluxo de ar: 1120000 m³/h, Área de filtro: 21400 m2
    Velocidade de filtragem: 0,80～0,85 m/min
    Concentração de poeira na entrada: ≤800 g/Nm3 Concentração de poeira na saída: ≤30m g/Nm3
    Ventilador Pressão total: 7200 Pa;
    Fluxo de ar: 1120000 m3/h
    Potência: 3000 kW
