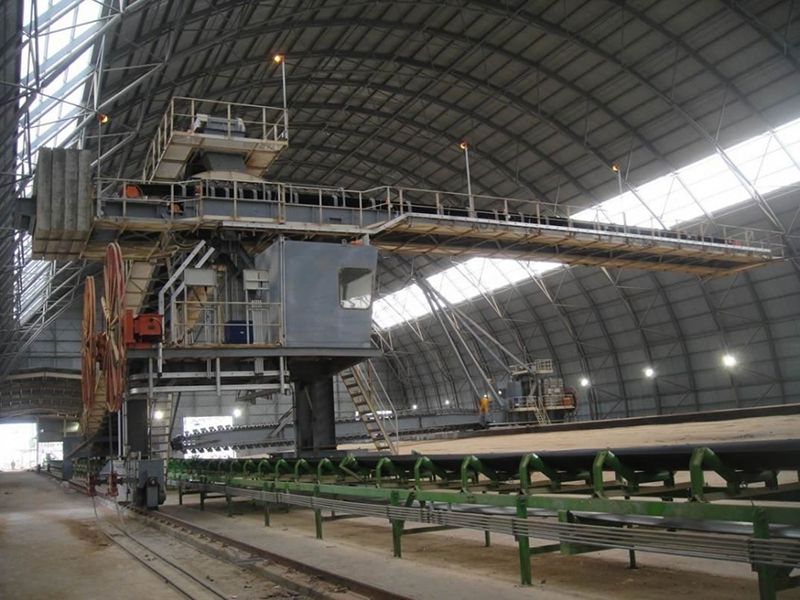

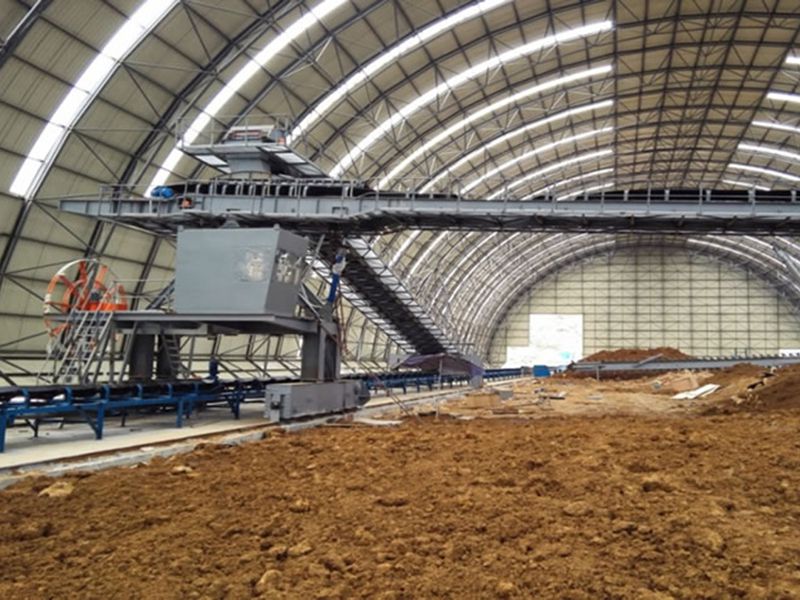

Empilhadeira de Lança Lateral

Empilhadeira de Lança Lateral

A nossa máquina empilhadora e coletora consegue trabalhar simultaneamente em diferentes depósitos. Este equipamento para manuseio de materiais a granel é grande e muito eficiente, é usado para o empilhamento de cimento, carvão, farinha metalúrgica e demais produtos químicos. O sistema de estocagem de pátio consegue manusear diversos tipos de materiais, porém deve-se atentar que apenas um único tipo de material pode ser armazenado em um único tanque.

Solicite uma cotação

• A máquina empilhadora e coletora da SINOMALY possui uma lança fabricada com um feixe I espesso e sólido para certificar a resistência da lança e melhorar a distância de transporte do material a granel.
• Deve-se considerar a estrutura geral do pátio de estocagem durante o projeto de controle automático para a lança lateral da máquina tipo empilhadora e coletora. Melhor dizendo, a altura do estoque deve ser pré-determinada para certificar uma armazenagem e recuperação de material flexível e eficiente em todo o pátio de estocagem.
• Este equipamento para manuseio de material a granel possui diversos métodos de controle, o qual certificará o manuseio flexível do material a granel em diferentes situações.
• Graças a sua fácil instalação, a máquina tipo empilhadora lateral pode ser operada por apenas um funcionário assim que concluído o treinamento.

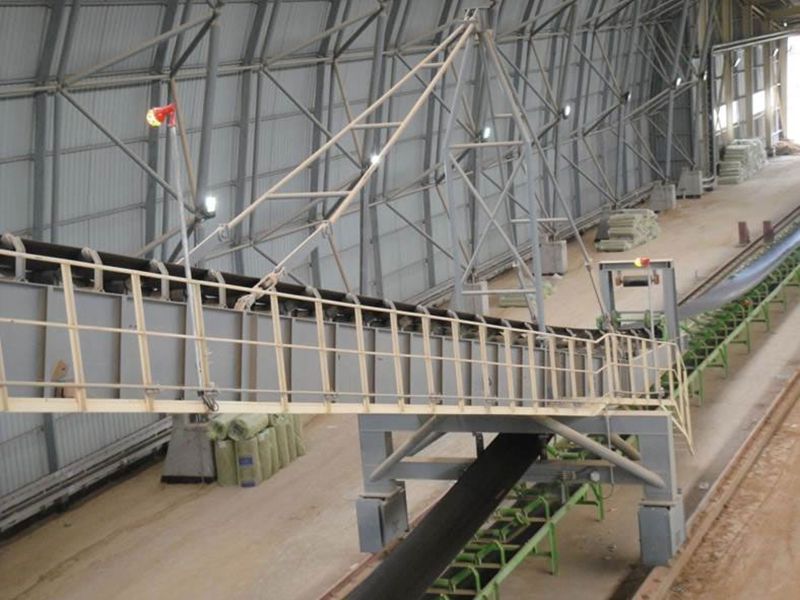

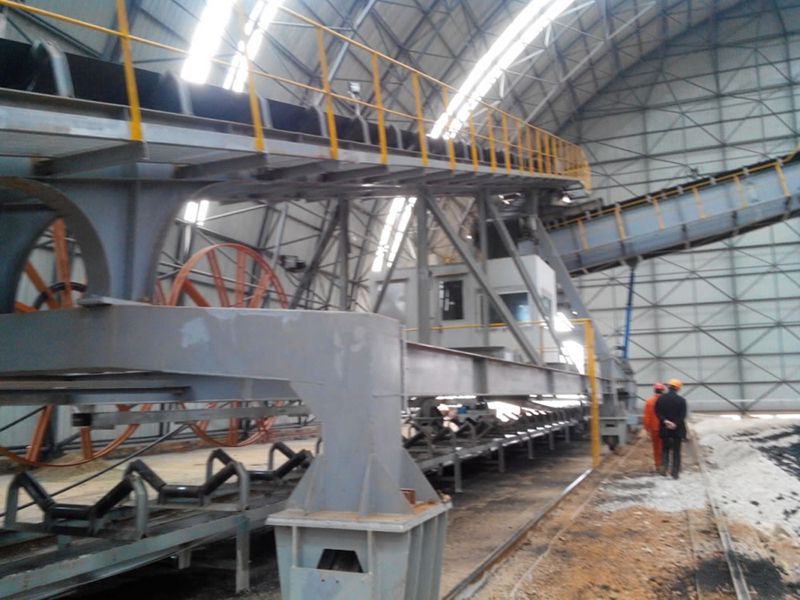

Lança
Esta lança é soldada com viga em I de aço, ela possui um transportador de lança, unidade de tensão, dispositivo de medição de vazão, detector de escorregamento e dispositivo anti-desvio. Bem como está equipada com um defletor ajustável no cilindro de descarga, sendo que o ângulo e a posição são ajustados para ajustar o ponto de supressão.

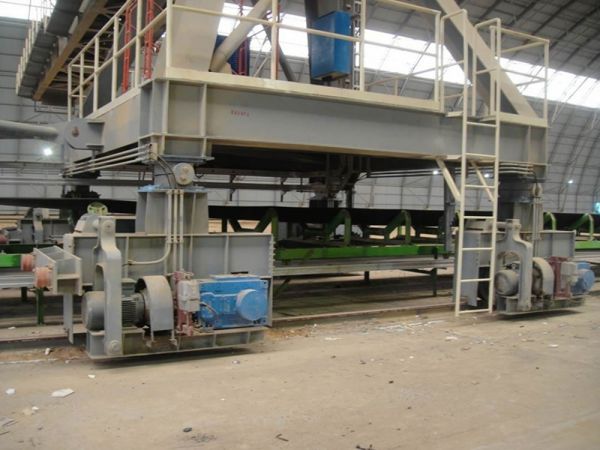

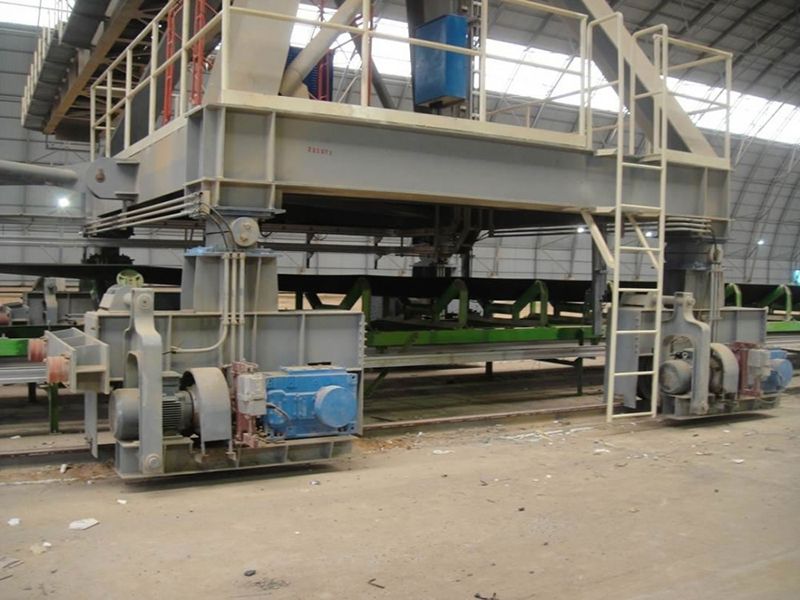

Mecanismo de deslocação
O mecanismo de deslocação está equipado com um pórtico triangular e um dispositivo de acionamento, o qual permite uma partida suave e um atraso na frenagem.
Possui uma plataforma na parte inferior do pórtico triangular, é usada para a instalação de um sistema de elevação hidráulico.

Descarregador
O dispositivo de alimentação é utilizado para distribuir material para o pátio de armazenagem e possui um funil de descarga, vigas oblíquas, colunas A e outros componentes.

Sistema hidráulico
O sistema hidráulico efetua um movimento de lança vertical para cima / para baixo (orçar).

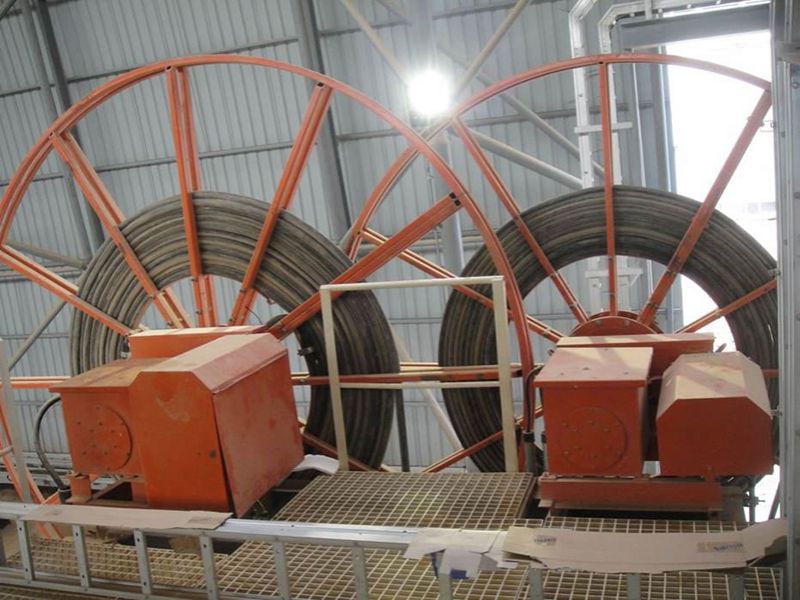

Bobina de cabos
A bobina de cabos é utilizada para armazenar os cabos de energia e controle.

Descarregador

Suporte da estrutura em aço

Cabine do operador

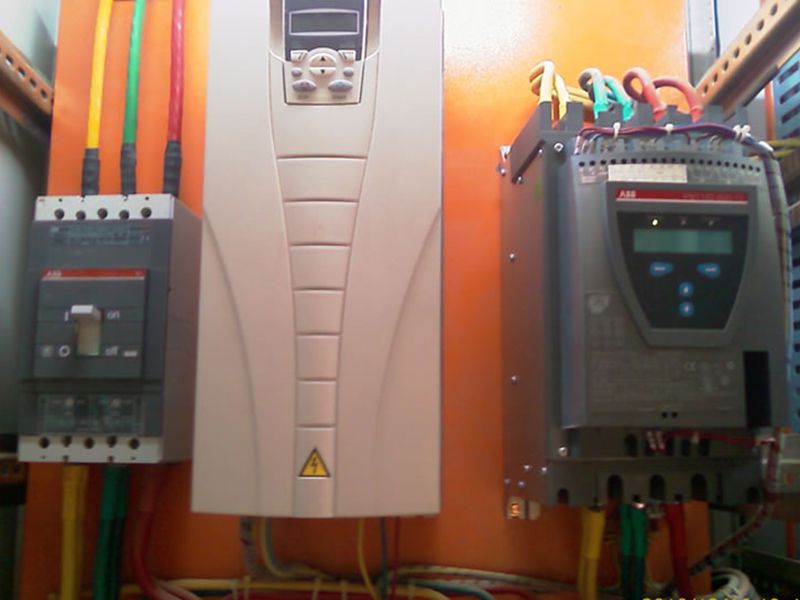

A cabine do operador fica localizada no suporte estrutural de aço e tem um sistema CLP interno e gabinetes elétricos.

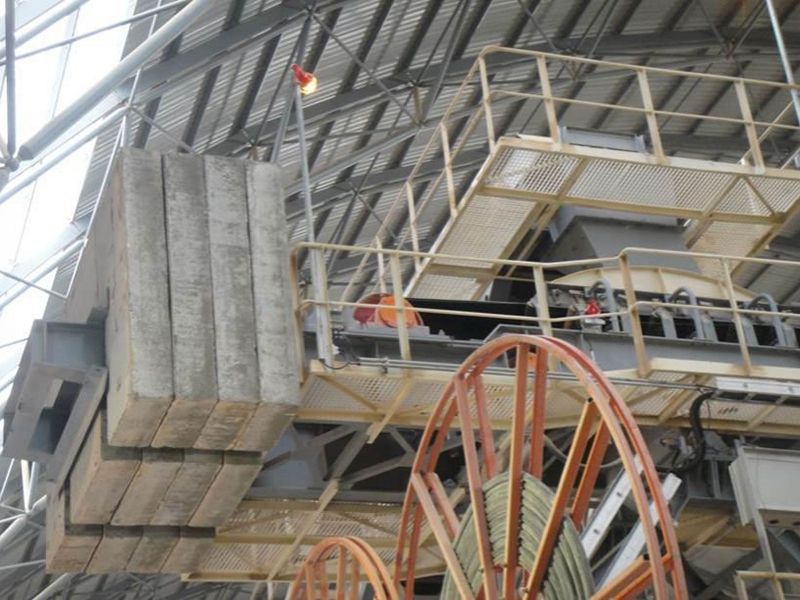

Lança de contrapeso
A lança de contrapeso é usada para equilibrar a empilhadora e prevenir que ela caia.

A coletora de lança lateral possui três modos de operação: controle automático, controle manual integrado e controle lateral (manutenção). Cada modo de operação é efetuado através de um interruptor de alternância.

• Controle automático
  Ao usar o controle automático, a operação de empilhamento é efetuada na sala de controle central a bordo. Quando uma sala de controle central é necessária para controlar automaticamente a empilhadora e a coletora, o operador deve apenas pressionar o botão de operação no painel de controle e pressionar o botão de partida. Os equipamentos elétricos do empilhador iniciarão conforme os procedimentos predeterminados, e a coletora do empilhador trabalhará de forma automática. No painel de operação, os operadores podem iniciar ou parar todo o sistema de estocagem de estoque ao pressionar apenas um botão.
• Controle manual a bordo
  Durante o processo de depuração ou no caso de ocorrerem erros durante o controle automático, a operação na sala de controle precisa apenas usar o controle manual integrado para efetuar as operações de empilhamento. Quando o controle manual estiver em uso, o equipamento não poderá alternar para o controle automático ou lateral (manutenção).
