Casos de Estudo

Fábrica de cimento de 4000t/d

Descrição complete do projeto

• Projeto: Fábrica de cimento de 4000t/d
• Data: Setembro, 2002-Setembro, 2003
• Cidade: Baoji, Shanxi
• Empresa: Yidong Cement Fufeng Co, Ltd

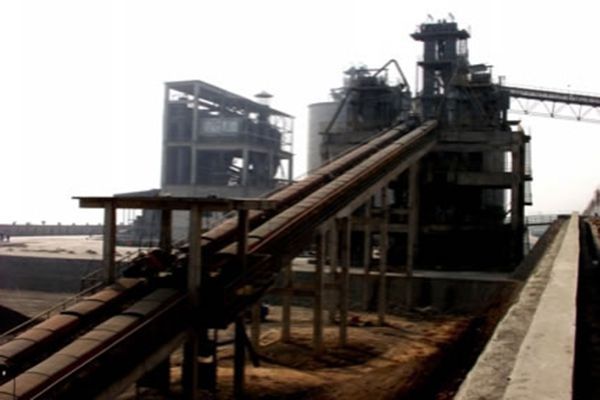

Esta fábrica de cimento foi construída no noroeste da China em uma altitude de 780m. Enquanto isso, a geologia no canteiro de obras é especial e contém solo Loess secundário.

• Trituração de calcário
• Possui um britador de mandíbula PC2425 que consegue diminuir o tamanho do calcário para menos de 75mm
• Sistema de transporte do material
• Conta com uma esteira transportadora longa, o qual é usada para transportar os materiais, com isso consegue-se diminuir a distância do transporte de matéria-prima e diminui os custos de transporte.
• Moagem de matéria prima
• Possui um moinho de rolos.
• Inventário das matérias-primas
• Possui um elevador de caçamba para economizar energia, assim como faz com que o processo de produção seja mais simples e controla os requisitos.
• Sistema de queima de Clínquer
• Possui um pré-aquecedor de ciclone de cinco estágios e calcinador (Φ6.6m × 30.0m)
• Resfriamento de clínquer
• Possui uma refrigeradora em grelha com 78 m² de área efetiva da grade e 75% de eficiência de recuperação de calor.
• Preparação de carvão pulverizado
• Possui um moinho de rolos, o qual resulta em um processo de produção simples, tem baixo consumo de energia e diminui os custos de construção.
• Moagem de cimento
• O sistema de pré-moagem, possui 2 prensas tipo rolos (Φ1.2m × 800mm) e moinho tipo bolas (Φ4.2m × 11m), com isso consegue-se diminuir o consumo de energia. Este tipo de sistema de pré-moagem não apenas fábrica diversos tipos de cimento conforme a demanda do mercado, mas também opera fora do horário de pico para diminuir os custos de produção.
• Controle do processo de produção
• Possui um sistema de controle distribuído DCS. A coleta de sinal da linha de produção e teste, monitoramento e controle dos parâmetros do processo são atingidos pelo sistema de controle de PC, o qual é formado pelo barramento de campo. Os pontos de medição desnecessários são cancelados conforme os requisitos de produção. A oficina para embalagem de cimento possui sala de controle.
• Projeto da fábrica de cimento
• Todos os materiais, exceto o calcário, são transportados para dentro ou fora da fábrica através de motores. Com o intuito de prevenir o risco de perigo de acidentes, devido aos diversos veículos motorizados, esta fábrica de cimento possui 3 saídas, dos quais são: saída para matéria-prima, saída para cimento acabado e saída para os funcionários.

Hoje em dia, a capacidade de produção desta fábrica de cimento é superior a 4300 t/d com operação estável e parâmetros normais.
