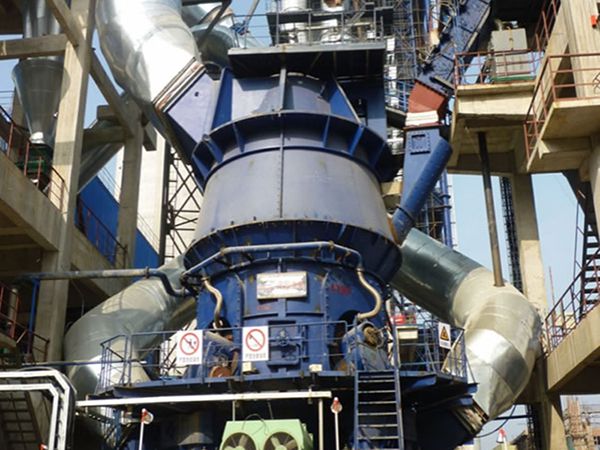

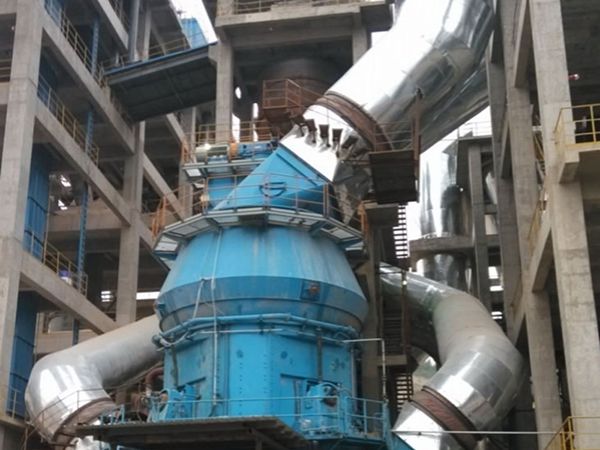

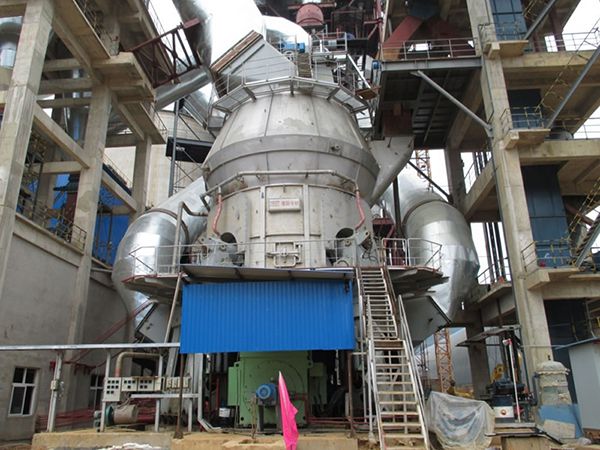

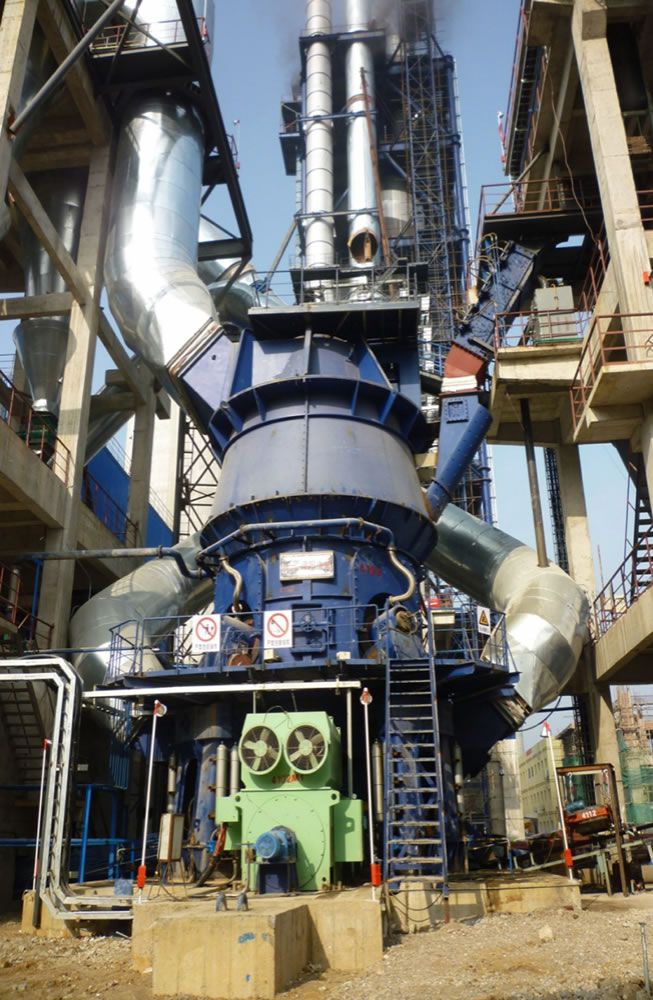

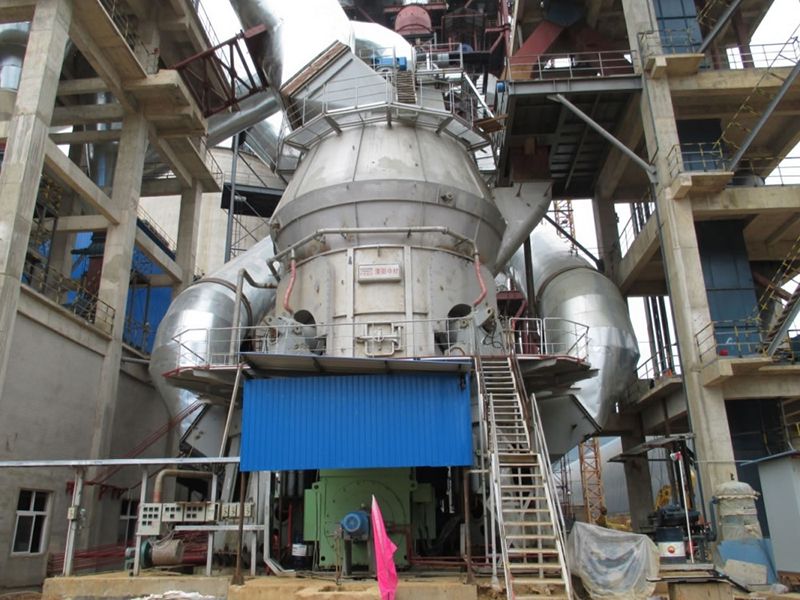

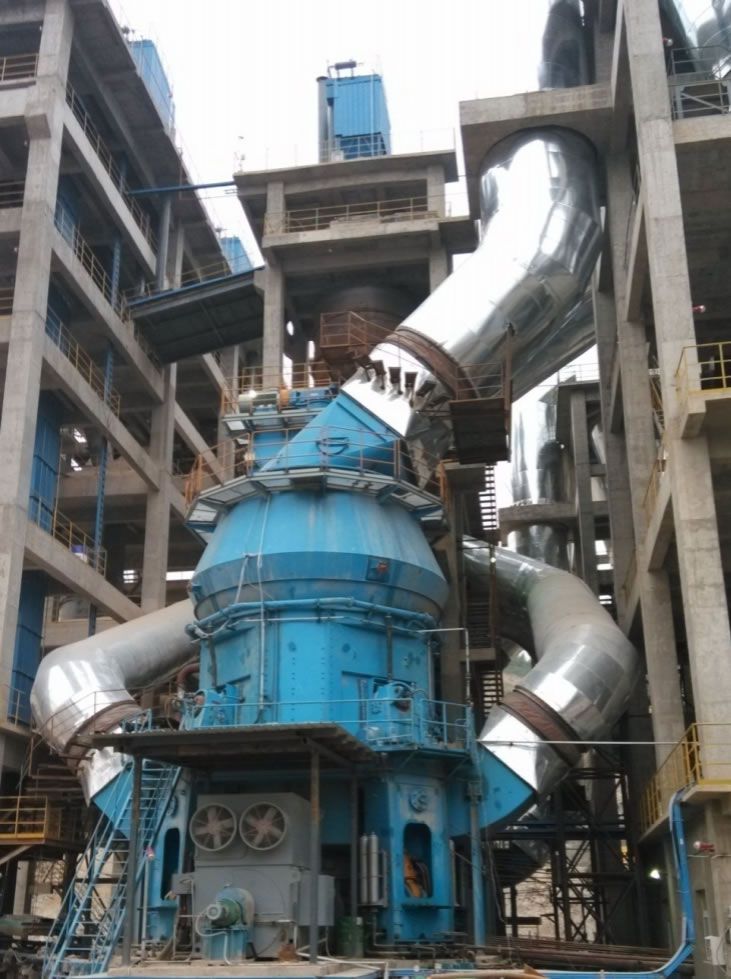

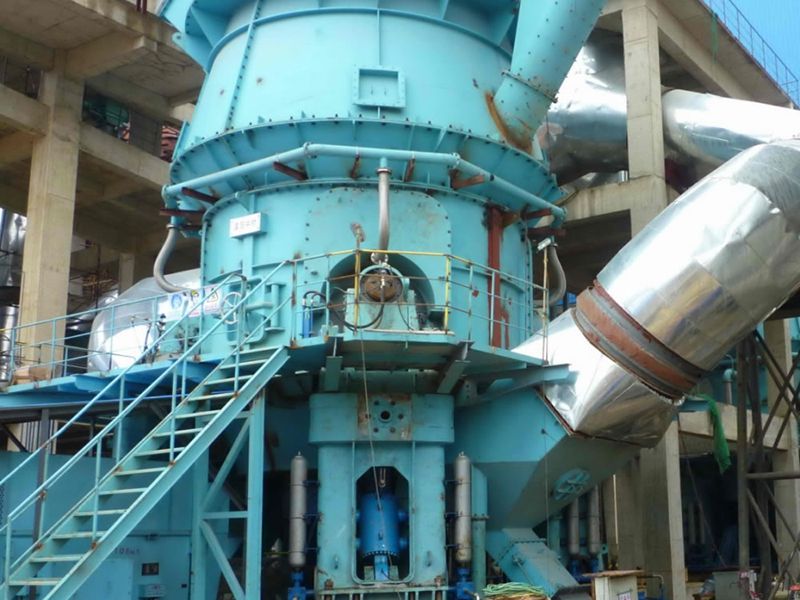

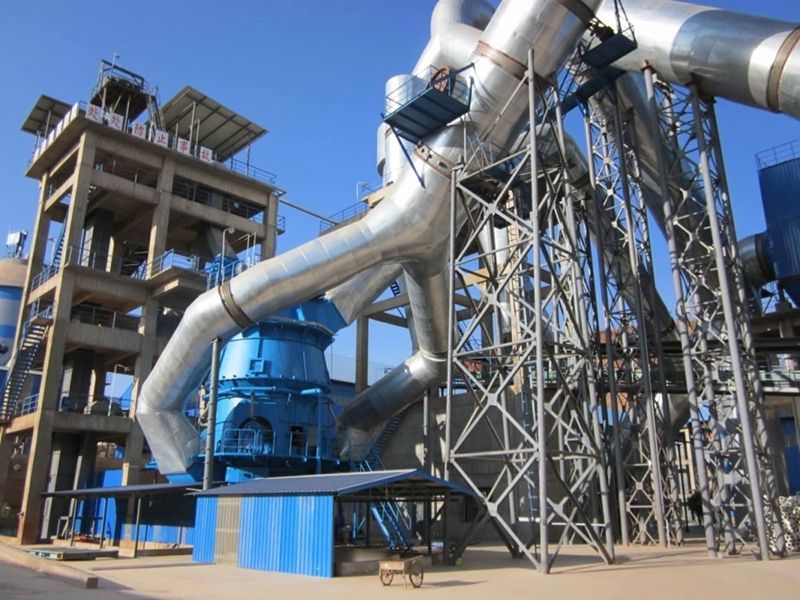

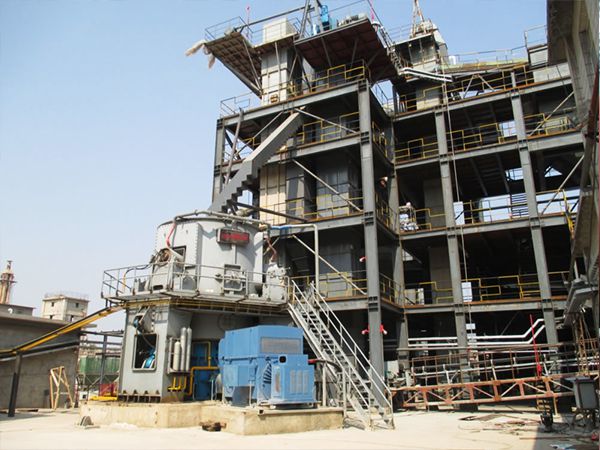

Moinho de Rolos Vertical

A SINOMALY fabrica moinhos para cimento com especificações diferenciadas. Este equipamento é perfeito para fábricas de moinhos com uma produção de 2500t/d, 3200t/d, 4000t/d, 5000t/d, 6000t/de 8000t/d. O moinho para moagem de matérias primas de cimento é usado para efetuar a moagem de cimento misturado e pó de escória.

Solicite uma cotação

Observação: umidade da matéria prima ≤8%, granularidade da matéria prima ≤80 mm é cerca de 95%, finura do produto R0.08≤12%, umidade do produto ≤0.5%

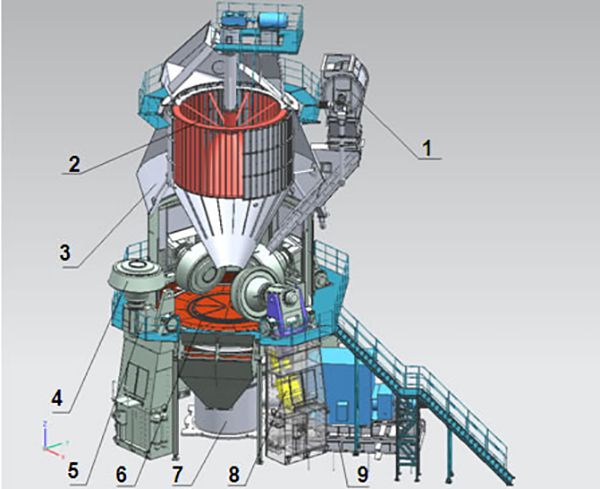

Alimentador rotativo
Separador
Carcaça
Rolo de moagem
Balancim
Mesa de moagem
Condutor
Dispositivo de tensão
Suporte do moinho

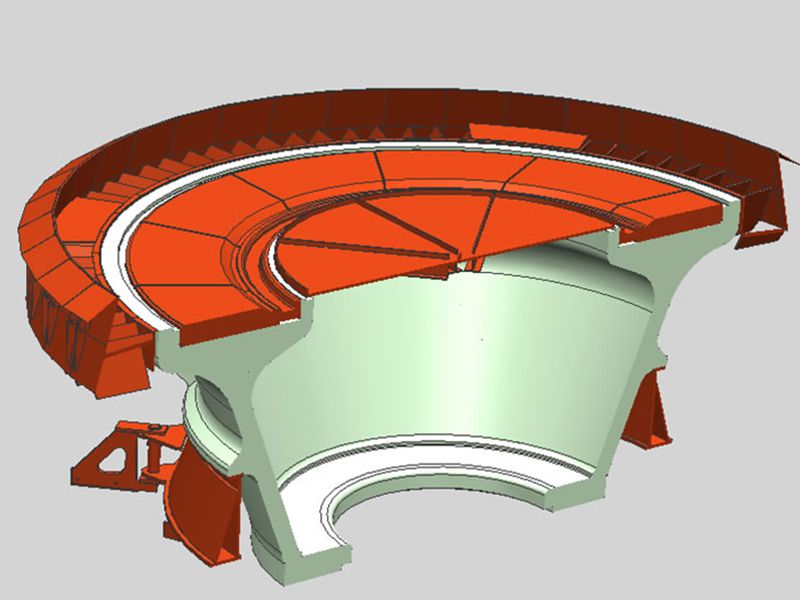

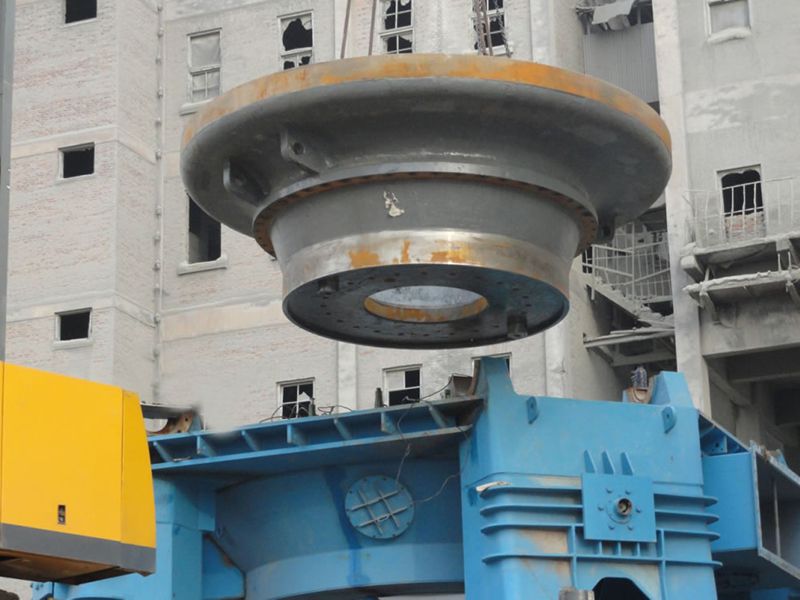

Design da mesa de moagem
O maior componente deste moinho vertical, é a mesa de moagem, o qual desempenha papéis importantes no desempenho do moinho vertical. O design da mesa de moagem é feito em torno da capacidade e velocidade de moagem, bem como a configuração de espaço. A capacidade de moagem deste moinho está relacionada ao diâmetro de trabalho da mesa. A velocidade de rotação da mesa de moagem determina a velocidade de saída, porém deve ser ajustado, já que os materiais diferentes possuem diferentes requisitos de velocidade. A velocidade de moagem depende da pressão, quantidade e tamanho do rolo, bem como do diâmetro da mesa, velocidade de rotação, espessura do material e outras especificações.

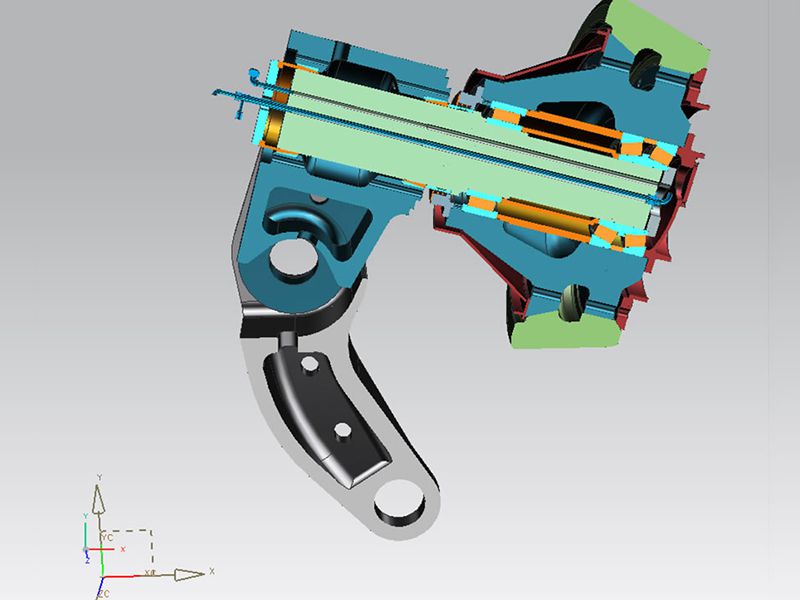

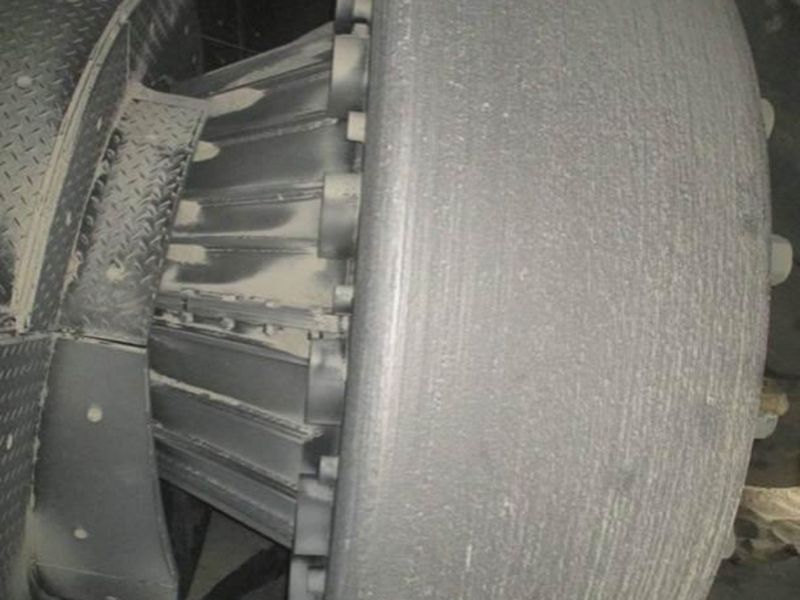

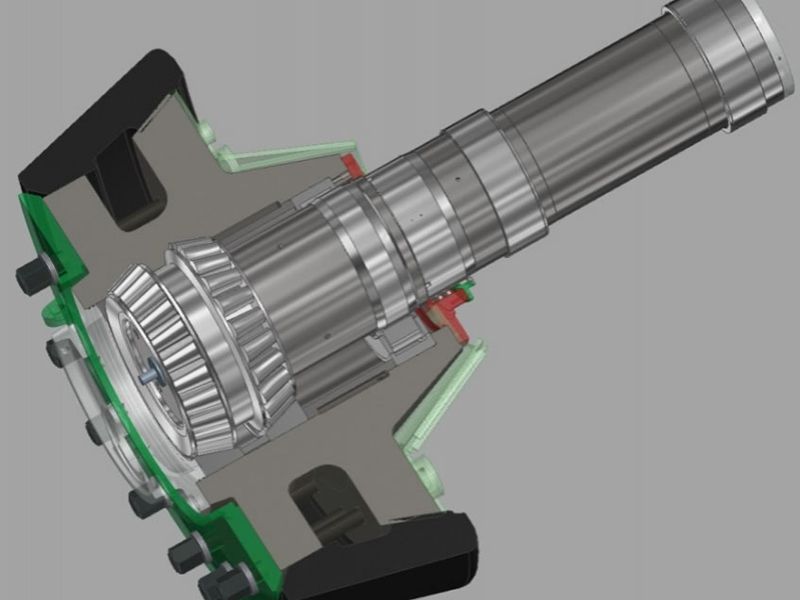

Design de rolo de moagem
O rolo de moagem possui um eixo do cilindro, rolamento, eixo, bucha de rolo. O sistema de lubrificação do moinho de rolo lubrifica e resfria o rolamento. Os rolos de moagem pressionam o material e o esmagam na mesa de moagem. Em uma pressão constante, a forma e o tamanho do moinho de rolo têm um impacto direto na eficiência de esmagamento do material.

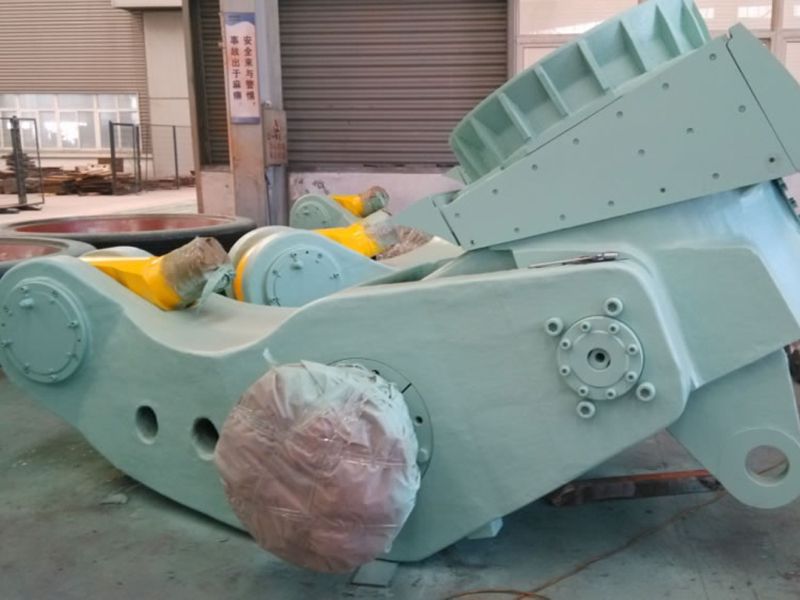

Design de balancim
O balancim é um componente usado para conectar o rolo de moagem e o dispositivo de tensão. A força de tração gerada pelo cilindro hidráulico é transferida do balancim para o rolo de moagem, dessa forma o balancim é a peça de tensão mais importante do sistema de prensagem, o seu projeto está relacionado à saída e estabilidade do moinho vertical.

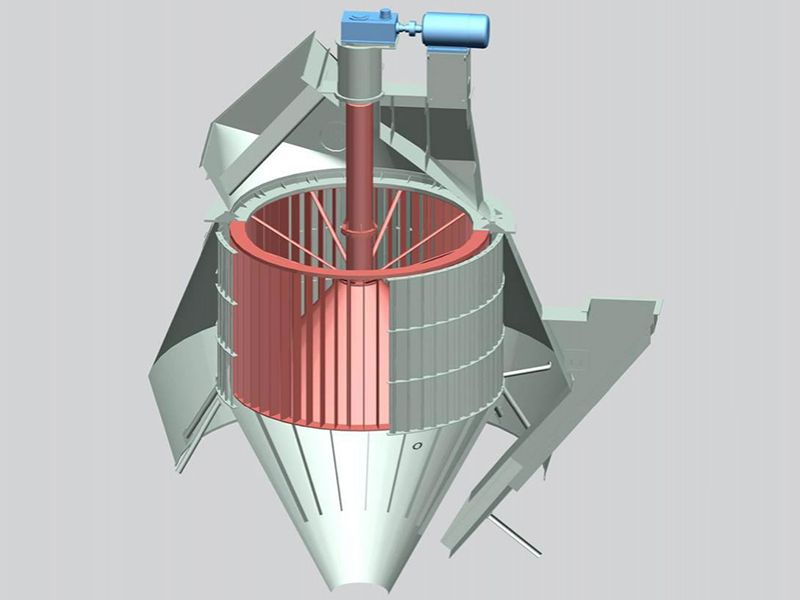

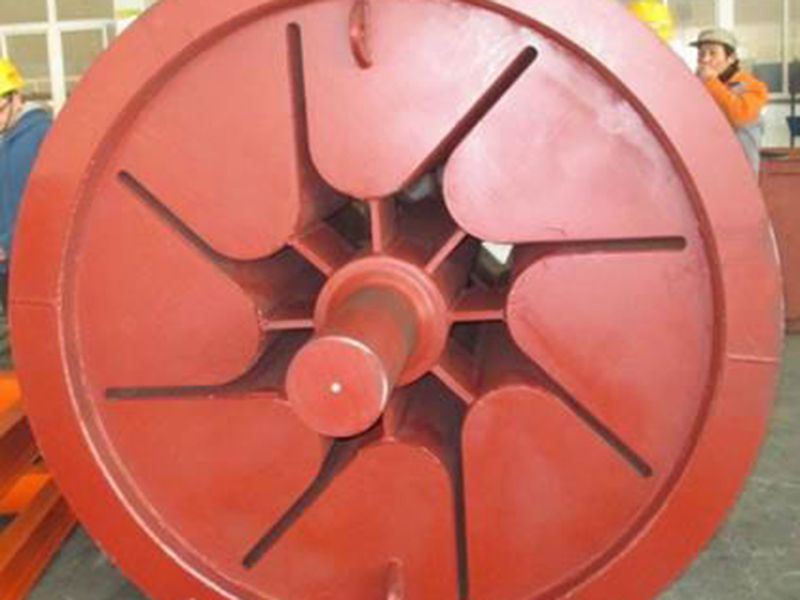

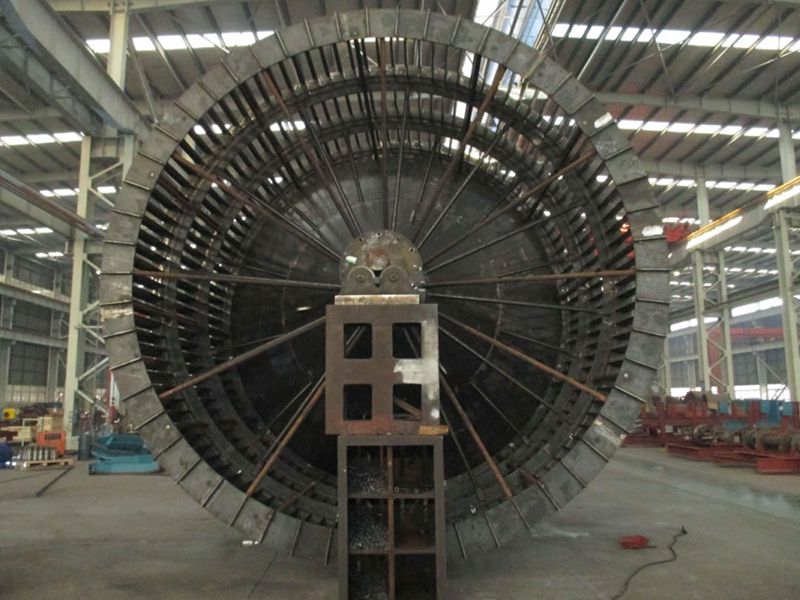

Design do separador
Nós usamos o mais avançado método de classificação de vórtice para projetar este separador, com isso ele possui elevada eficiência de seleção de pó. O rotor possui um projeto estrutural de baixa resistência, que serve para diminuir a resistência de operação do moinho vertical e economiza energia. O design do selo de gás é usado para o rotor com altura ajustável, sendo fácil de instalar e ajustar.

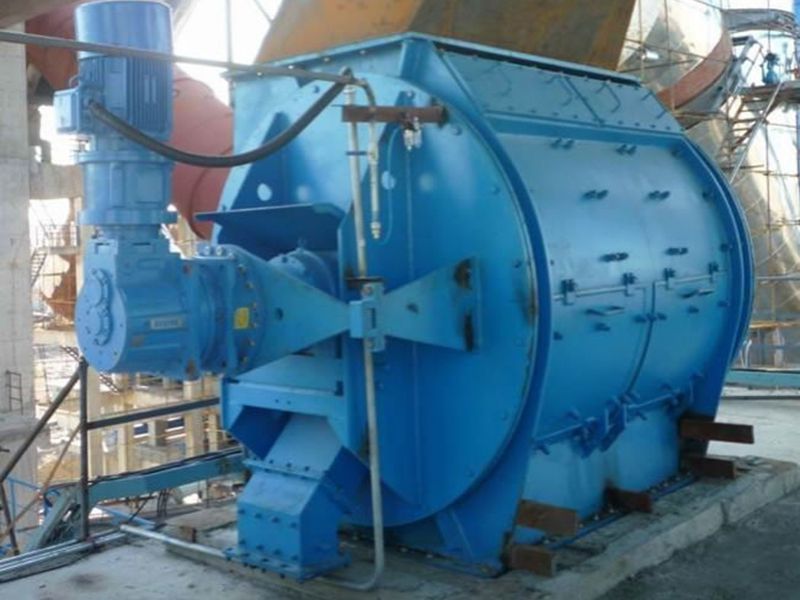

Projeto do alimentador rotativo
O dispositivo de alimentação do moinho vertical possui um alimentador rotativo, o qual fornece as seguintes vantagens: tem uma estrutura simples, operação estável e efetua a alimentação continua. Possui um revestimento resistente ao desgaste da caixa metálica que é usinada, tem alta precisão; a folga entre a lâmina e o raspador resistentes ao desgaste é ajustável, as peças de desgaste podem ser substituídas. O ar quente pode ser inserido pelas laterais do alojamento para prevenir que a válvula de alimentação fique entupida.

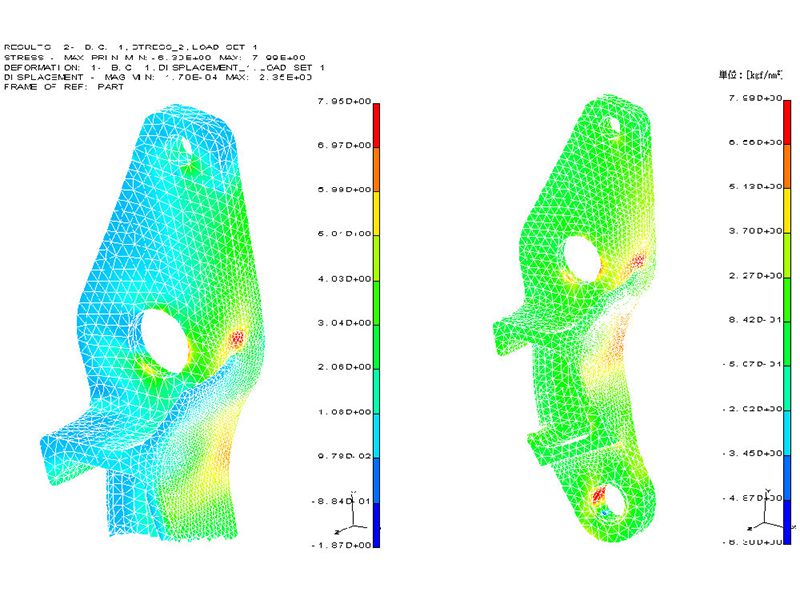

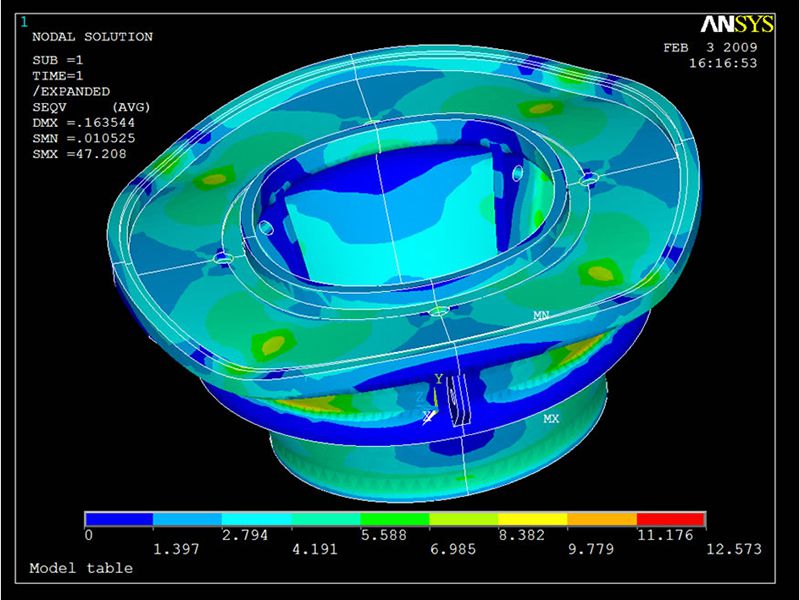

Análise dos elementos finitos dos principais componentes
O balancim é um componente usado para conectar o rolo de moagem e o dispositivo de tensão. A força de tração gerada pelo cilindro hidráulico é transferida do balancim para o rolo de esmagamento, dessa forma o balancim é a principal peça de tensão do sistema de moagem, devido a isso, o seu projeto está relacionado à saída e estabilidade do moinho vertical .

• O rolo consegue levantar e abaixar automaticamente
• A peça de moagem é projetada com a mesa de moagem horizontal e rolo cônico, o qual fornece um funcionamento suavemente, com baixa abrasão e pouco consumo de energia
• A abrasão da luva e o revestimento da mesa de moagem têm pouco efeito na saída em estágios posteriores, e a redução de rendimento é menor que 5%. É fácil consertar ou substituir o revestimento e a manga do equipamento quando for necessário.
• Este moinho vertical tem alta capacidade de secagem, e o calor residual do forno pode ser usado para secar as matérias-primas com um teor de umidade de 8% ou mais.
• A área do anel de ar, o ângulo do anel de ar e a altura do anel de retenção poderão ser ajustados conforme as condições de trabalho.
• Os dispositivos de detecção possuem camadas mecânicas, limite elétrico e material para fornecer uma ótima segurança.
• A válvula de cartucho de diâmetro grande é usada para certificar um fluxo grande da bomba de óleo e uma rápida ação hidráulica. Para materiais ultrafinos com alto fluxo, o operador pode diminuir o spray de água para abaixar o consumo de calor.
• O rolo de moagem é vedado por feltro e óleo à prova de poeira, o qual previne a entrada de poeira no rolamento.
• A luva do rolo e o revestimento da mesa de moagem podem ser re-soldados na linha de trabalho e usados novamente, com isso consegue-se diminuir o custo de substituição das peças consumíveis.
• O moinho vertical possui um dispositivo de rotação, que girar o rolo de moagem para fora da máquina, dessa forma é fácil de efetuar manutenções quando necessário.
