Aplicação do moinho de bolas
O nosso moinho de bolas é uma peça extremamente necessária no equipamento usado para moer materiais triturados. O moinho de esferas possui uma concha cilíndrica oca que é parcialmente preenchida com bolas. O meio da moagem são as esferas de aço que diminuem os tamanhos dos materiais em pó fino. A moagem pode ser efetuada úmida ou seca para diversos minérios e demais materiais. Esta usina industrial é muito usada em fabricas de pós, como cimento, silicatos, novos materiais de construção, material refratário, fertilizantes, minério de metais não-ferrosos, vitrocerâmicas, etc.
Tamanho (Φ x C) | RPM (r/min) | Tamanho do material de alimentação (mm) | Capacidade (T/hr) | Carga de bola (T) | Potência do motor (kW) |
Φ2.6x10 | 20.8 | ≤25 | 21-24 | 64 | 800 |
Φ2.6x13 | 20.8 | ≤25 | 28-31 | 81 | 1000 |
Φ3x9 | 19.13 | ≤25 | 40-45 | 85 | 1000 |
Φ3x11 | 18.92 | ≤25 | 44-47 | 95 | 1250 |
Φ3x12 | 18.92 | ≤25 | 48-52 | 103 | 1250 |
Φ3x13 | 18.92 | ≤25 | 48-52 | 116 | 1400 |
Φ3.2x11 | 18.3 | ≤25 | 45-48 | 112 | 1400 |
Φ3.2x13 | 18.7 | ≤25 | 50-55 | 133 | 1600 |
Φ3.4x11 | 18 | ≤25 | 45-55 | 120 | 1600 |
Φ3.5x13 | 17 | ≤25 | 60-65 | 156 | 2000 |
Φ3.8x13 | 17 | ≤25 | 60-70 | 190 | 2500 |
Φ3.8x13 | 17 | ≤25 | 60-70 | 185 | 2500 |
Φ4x13 | 16.3 | ≤25 | 70-80 | 191 | 2800 |
Φ4.2x11 | 15.8 | ≤25 | 100-110 | 190 | 2800 |
Φ4.2x13 | 15.8 | ≤25 | 120-130 | 240 | 3350 |
Φ4.2x13 | 15.8 | ≤2 | 180-200 | 240 | 3350 |
Φ4.8x14 | 15 | ≤25 | 100-115 | 285 | 4200 |
Peças | Quantidade | Peso | Material |
Cilindro rotativo | 1 Set | 219300 kg | 20g-Z25, Liga de aço médio |
Desliza o mancal do calço na extremidade de entrada (possui um sensor de temperatura pt100) | 1 Set | 13700 kg | ZSnSb11Cu6 |
Desliza o mancal do calço na extremidade da saída (possui um sensor de temperatura pt100) | 1 Set | 13500 kg | ZSnSb11Cu6 |
Unidade de descarga (possui um suporte) | 1 Set | 893 kg | Peças estruturais |
Tampa de saída de descarga (possui um suporte) | 1 Set | 14400 kg | Peças estruturais |
Kit de instalação da sapata deslizante | 1 Set | 255 kg | Peças estruturais |
Sistema de lubrificação de sapata deslizante | 2 Sets | 486 kg | / |
Engrenagem | 1 Set | 119000 kg | / |
Total | 9 Sets | 381534 kg | / |

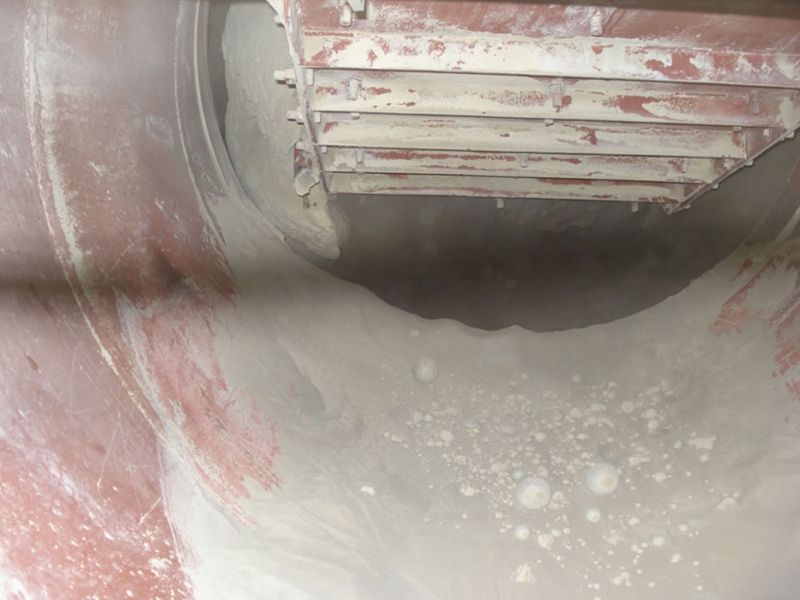

Dispositivo de alimentação
Os materiais são enviados para o moinho de bolas através do dispositivo de alimentação que possui uma estrutura das cortinas inclinadas para um processo de alimentação fácil. O dispositivo de alimentação possui uma placa de revestimento interno substituível, assim como dispositivo de vedação na junta de ligação com um cilindro rotativo que previne a entrada de ar frio. Os espaçadores podem inseridos entre o tubo de entrada de ar e o suporte para ajustar perfeitamente a altura do dispositivo de alimentação sempre que for necessários.

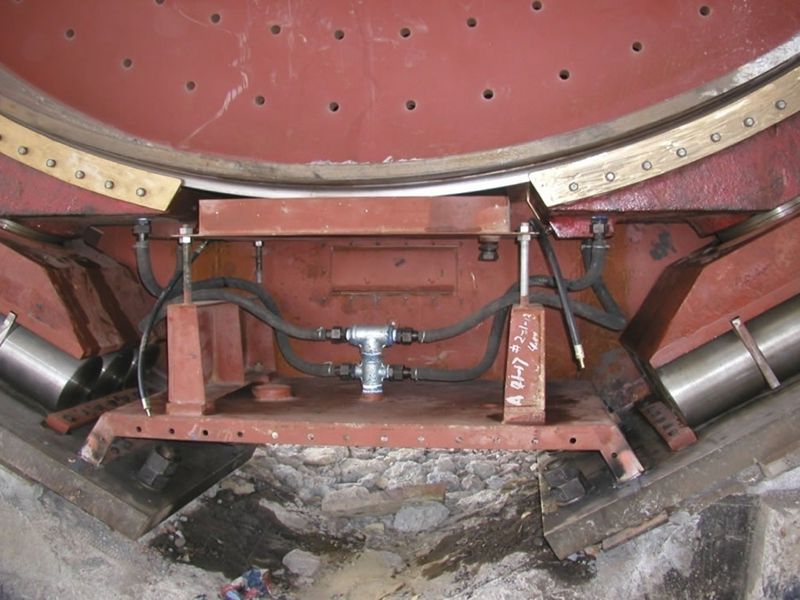

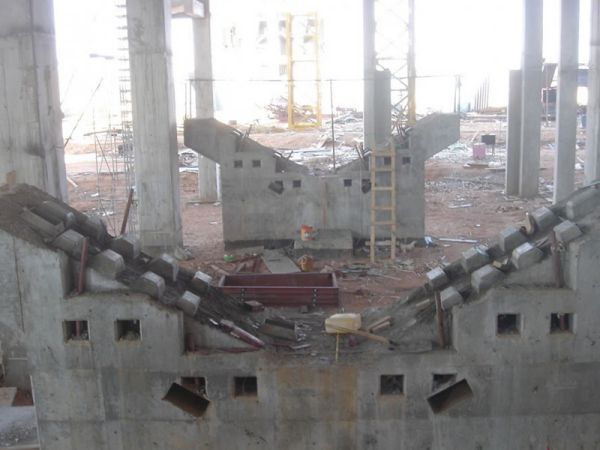

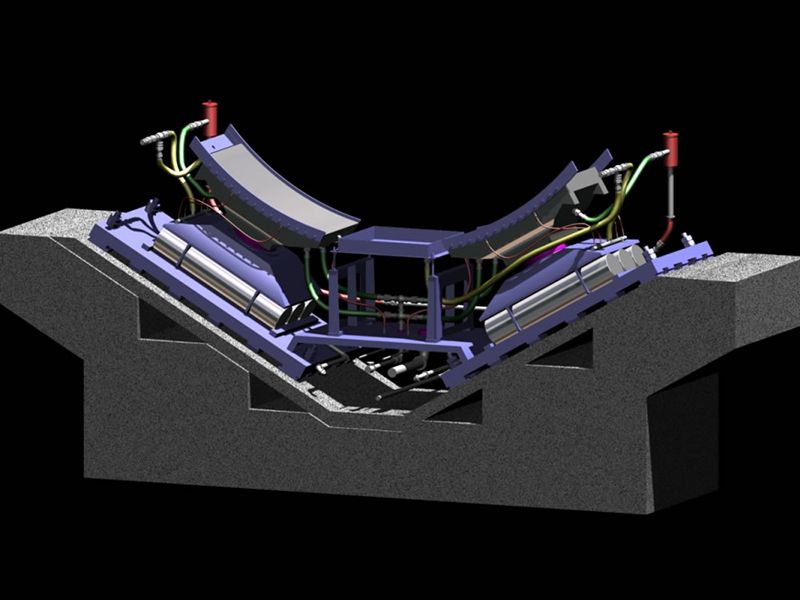

Rolamento da sapata deslizante
O rolamento da sapata deslizante é usado para poder ajustar a posição automaticamente quando o moinho esférico girar, ele aciona o movimento axial da rotação da sapata e o cilindro giratório.

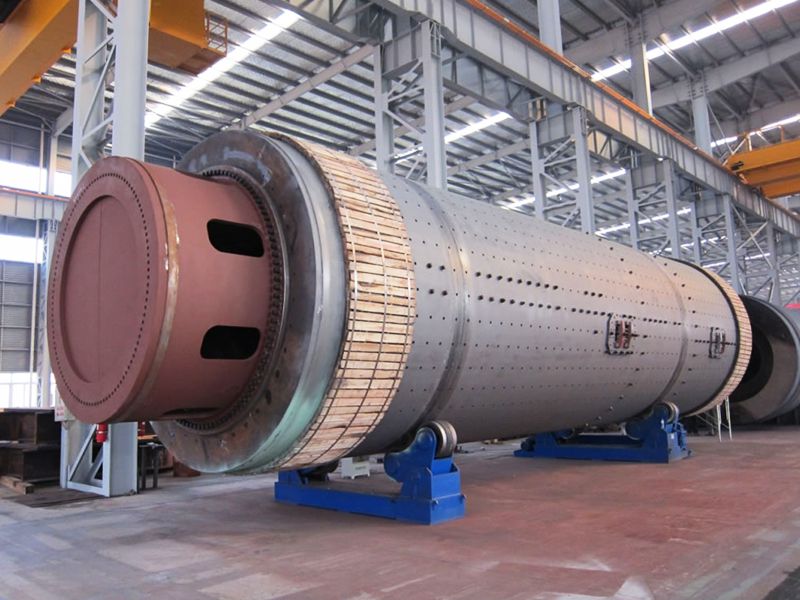

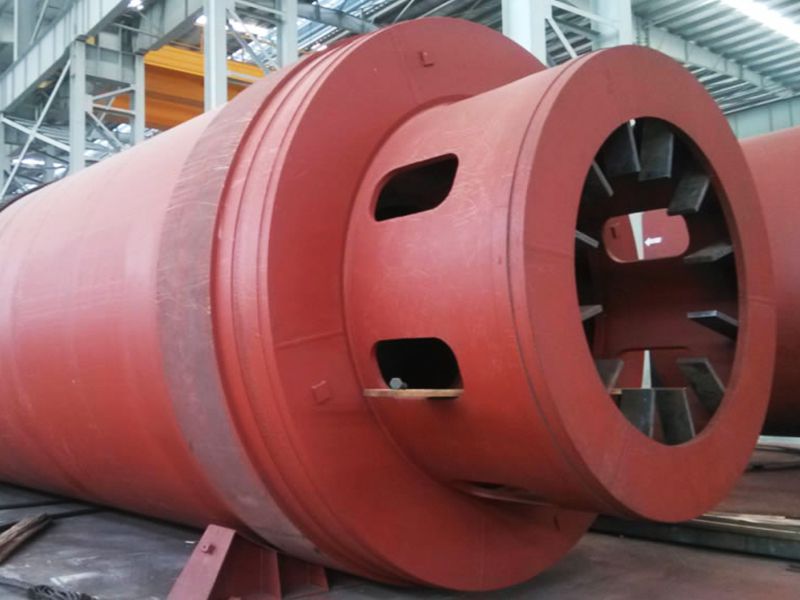

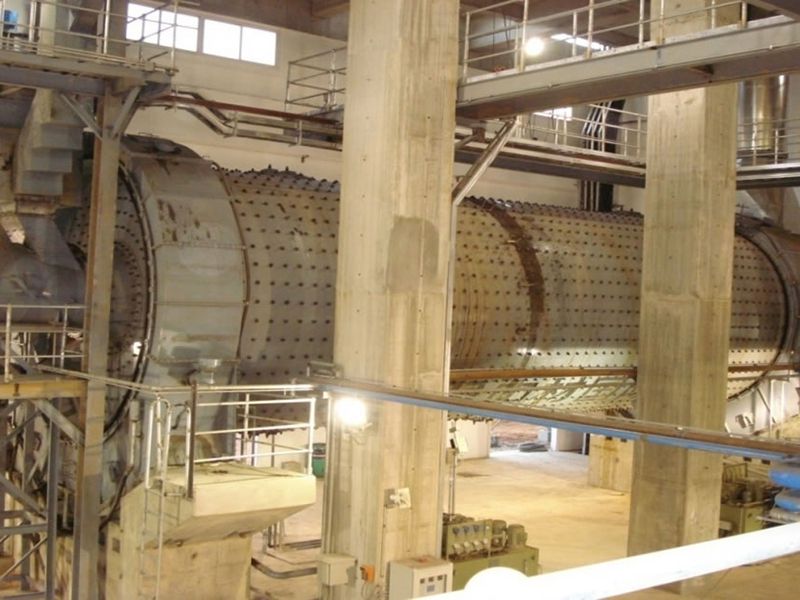

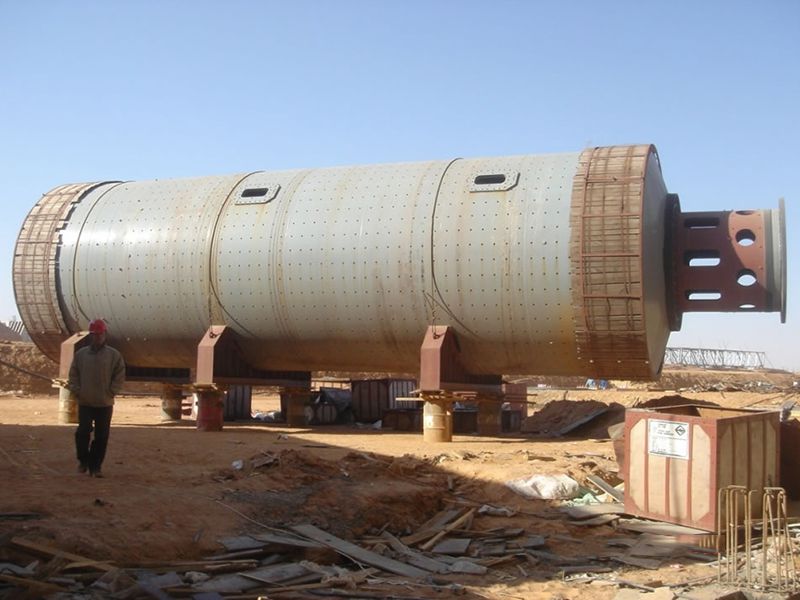

Cilindro rotativo
O cilindro rotativo é uma peça de extrema importância para o moinho tipo bolas, ele possui um eixo oco, casca, barras de elevação, diafragma e placa de revestimento. A placa da grelha é fabricada de aço fundido resistente ao desgaste, sendo que as esferas podem desgastar a superfície interna da carcaça do cilindro. A placa da grelha possui uma unidade de retorno tipo bola para melhorar a área de ventilação.

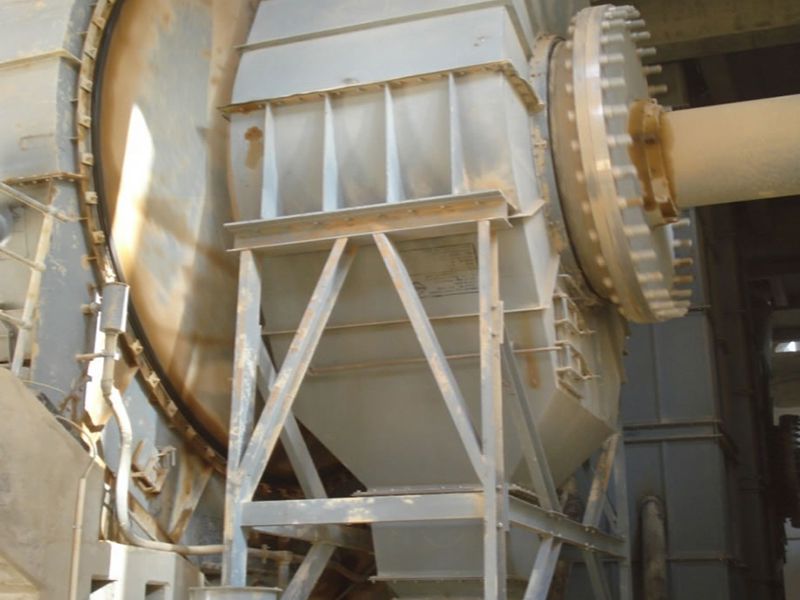

Unidade de descarga
A saída de ar está instalada na parte superior da unidade de descarga, já a saída de descarga está localizada na parte inferior da unidade de descarga. A unidade de descarga possui uma porta para que os operários possam inspecionar e efetuar manutenção convenientes no equipamento.

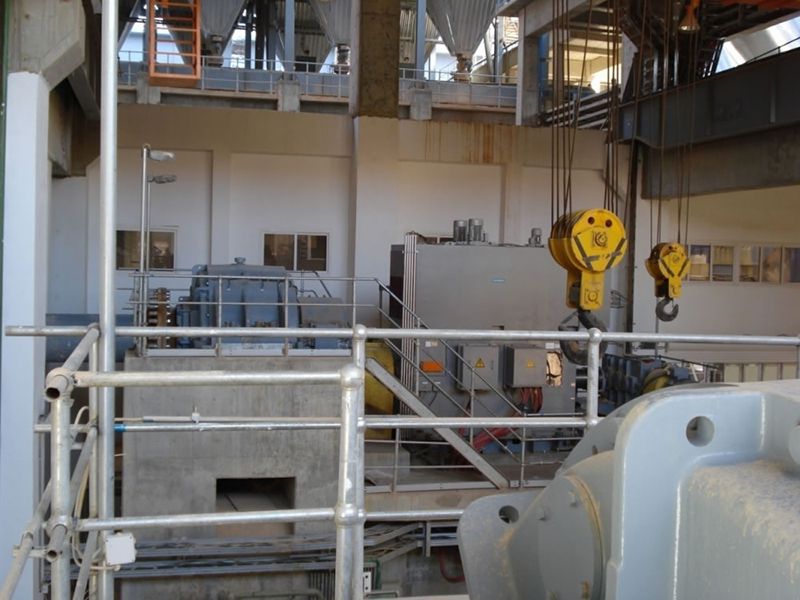

Engrenagem
Este moinho de bolas possui redutores planetários de dois estágios que mudam o eixo fixo para um eixo móvel, ele melhora a eficiência de transmissão para 96%, sendo 7,3% maior do que os moinhos esféricos normais, o qual melhora a eficiência energética.
