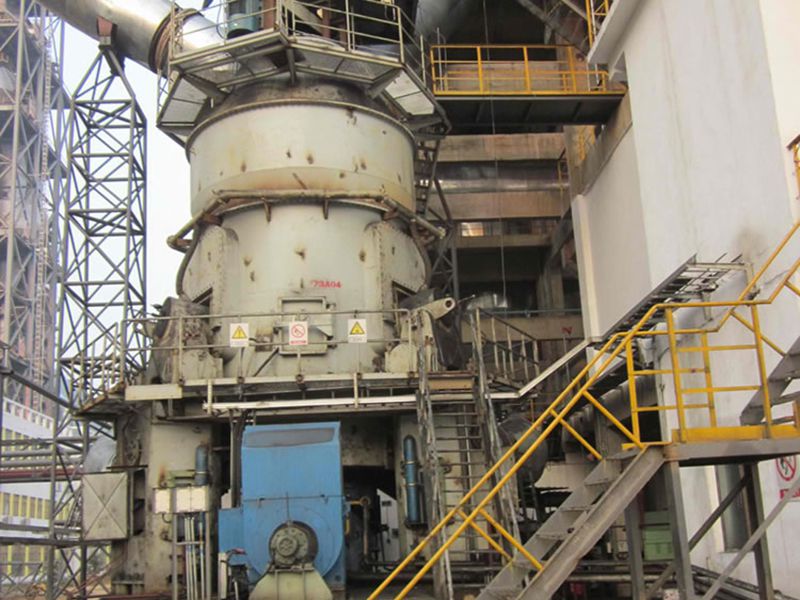

A SINOMALY fabrica os moinhos de carvão para serem usados em fábricas de pó de carvão com capacidade de produção de 8-83t/d. Nós possuímos anos de experiência na produção de moinhos de carvão dos quais são desenvolvidos para lidar com diversos tipos de carvão betuminoso e antracito com uma capacidade máxima de 85 T / h.
Os principais componentes destes equipamentos são fabricados de liga de alta resistência, o qual é resistente ao desgaste e resistente à corrosão.
Technical Parâmetros
Modelo Potência do motor principal (KW) Capacidade para o carvão betuminoso (t/h) Capacidade de antracite e coque de petróleo (t/h) LRMC14.2 110~132 8 5.5 LRMC16.2 160~185 13 9 LRMC18.2 280~315 20 14 LRMC20.4 355~380 25 18 LRMC22.2 380~450 30 23 LRMC26.3 500~630 40 30 LRMC28.3 630~710 48 35 LRMC30.3 710~800 57 42 LRMC31.3 800~900 65 45 LRMC32.3 900~1000 72 50 LRMC34.3 1000~1120 80 55 LRMC36.3 1120~1250 85 60
Observações: Umidade do material ≤10%, 95% o material tem que ter uma granularidade ≤50mm, finura do produto betuminoso R0.08≤10%, finura do produto antracite R0.08≤2%, umidade do produto ≤ 1%, índice de capacidade de moagem Hardgrove (HGI ) ≥55.
Principais componentes
1. olo de moagem
O rolo de moagem é um dispositivo usado para pressionar o material e esmaga-lo na mesa de moagem. Possui uma pressão constante, a forma e o tamanho do rolo de esmagamento têm um impacto direto na eficiência de esmagamento do material.
Estrutura de rolo de moagem
Mapa do rolo de moagem após a montagem
Rolo de pré-moagem
Rolo de moagem para acabamento
2. Lubrificação e vedação hermética para o rolamento dos rolos de esmagamento A lubrificação forçada a óleo é usada e o sistema facilita o monitoramento da temperatura.
3. Braço balancim
O braço oscilante é um componente usado para conectar o rolo de moagem e o dispositivo de tensão. A força de tração gerada pelo cilindro hidráulico é enviada do balancim para o rolo de moagem.
4. Mesa de moagem
Está equipado com uma placa de revestimento instalada na mesa de moagem. A superfície do moinho é fabricada de materiais resistentes ao desgaste que são formados usando uma camada de solda, eles podem ser re-soldados após a abrasão e reutilização, o qual melhora a vida útil da placa de revestimento
5. Carcaça
A carcaça do moinho para moagem de carvão possui três partes: o alojamento inferior, o alojamento do meio e o alojamento do separador, os quais são soldados no lugar.
6. Dispositivo de tensão
O dispositivo de tensão possui uma estação hidráulica, cilindro hidráulico, acumulador e tubulação. O cilindro hidráulico é pressurizado em ambas as direções. Quando o moinho de carvão inicia ou para a alimentação durante a operação, o rolo de moagem pode ser levantado por pressurização reversa para atingir a partida e a manutenção sem carga.
7. Separador
O separador é usado para completar o processo de classificação por um plano de vórtice, o qual fornece elevada eficiência da seleção de pó. A transmissão possui um motor AC com regulação de velocidade de frequência variável, dessa forma é fácil do operador ajustar o equipamento conforme as diversas aplicações, como a finura do produto e o status da produção.
8. Fundação do moinho para moagem de carvão
Este moinho possui uma estrutura básica, as colunas e redutores estão instaladas no quadro para formar um único equipamento. A estrutura de base é soldada de aço perfilado e fornece um mecanismo para ajustar o nível da estrutura com facilidade.
Instalação da base de fundação
Montagem experimental da estrutura em nossa fábrica
Instalação do suporte do moinho de cimento
Suporte do moinho
9. Impulsor do moinho de carvão
O impulsor possui um redutor de moinho, um acoplamento de diafragma, um motor principal e um redutor de engrenagens, etc.
10. Alimentador rotativo
O dispositivo de alimentação do moinho vertical está equipado com um alimentador rotativo, o qual possui uma estrutura hermética simples, operação estável e alimentação sem interrompimento. O revestimento resistente ao desgaste da caixa é feito de metal usinado, o qual fornece alta precisão; a folga entre a lâmina e o raspador resistente ao desgaste pode ser ajustados, dessa forma, ambas as peças são de desgaste e podem ser trocadas quando necessário. O ar quente entra pelas laterais do alojamento para prevenir que o alimentador seja obstruído.
11.Dispositivo de giro
Cada um dos rolos de moagem é suportados separadamente, a porta de recondicionamento na caixa intermediária pode ser aberta para ser examida ou para efetuar manutenções. É fácil de retirar o cilindro de moagem através do cilindro hidráulico, a manga do rolo pode ser desmontada e retirada facilmente para uma revisão e manutenção.
12. Limite mecânico + dispositivo de proteção do limite elétrico e dispositivo de detecção do nível de material
13. Sistema hidráulico
As principais válvulas e bombas de óleo são adquiridas de empresas de confiança. O sistema hidráulico possui um filtro de cilindro duplo. Pode-se controlar a vibração normal da operação do equipamento em <1,5-2,0 mm/s. A flutuação do sistema pode ser diminuída para prevenir danos ou perda de eficiência ocasionadas por falha do rolo de esmagamento ou forte vibração.
14. Acumulador
