Desde de 2007 a SINOMALY vem projetando e fabricando o moinho para moagem de escória de pedra de forno alto . Este moinho de escória vertical pode ser usado em uma fábrica de produção de escória em pó com capacidade de 45t/h a 300t/h.
A moinho de escória vertical é bem parecida com o do moinho de cimento e moinho em bruto, exceto o método de alimentação, que é diferente. Como a composição da escória é complexa, os requisitos de desempenho do moinho de escória são bem mais altos. Os principais componentes do moinho de escória da SINOMALY são especialmente desenvolvidos para a mesa de moagem e o rolo de moagem, dos quais são reforçados, isso fornece um desempenho resistente ao desgaste e à corrosão, bem como uma longa vida útil.
Technical Parâmetros
Modelo
Quantidade de rolo de moagem
Potência do motor principal(KW)
Capacidade (t/h)
LRMS22.2
2
560~630
60~65
LRMS32.3、4
3、4
1600~1800
45~55
LRMS34.2
2
1600~1800
45~55
LRMS36.3
3
2000~2240
65~70
LRMS38.3
3
2240~2500
70~75
LRMS43.3
3
3150
90~95
LRMS46.3, 4
3, 4
3350~3800
110~120
LRMS50.3
3
4000~4200
130~140
LRMS53.3
3
4500~5000
140~155
LRMS56.3
3
5400~5600
170~180
LRMS60.3
3
5400~5600
190~200
LRMS63.3
3
6500~7000
210~220
LRMS66.4
4
8000~8200
250~260
LRMS70.4
4
8500~9000
280~300
Observações: Umidade da escória ≤15%; Granularidade da escória ≤5mm, máximo 15mm; Superfícies específicas da área do produto ≥420 m² / kg; Umidade do produto + 0,5%
Processo de moagem de escória
A escória entra no alimentador através do tubo de alimentação e é enviada para o centro da mesa de moagem.
O motor aciona o redutor para girar a mesa de moagem, o material colocado com uniformidade e esmagado sob a força centrífuga para formar um leito de material com uma espessura correta.
Dependendo do balancim, o rolo de moagem exerce força no leito do material através do cilindro de carga. Após o rolamento, o material é enviado para a borda da mesa de moagem. Ele então entra no separador pelo ar quente do anel de ar.
O material fino é retirado do separador para o coletor de poeira, o material grosso cai no sistema de fluxo de saída para o esmagammento secundário.
Amostra dos componentes
Alimentador de parafuso
O processo de alimentação horizontal é efetuado pelo alimentador de parafuso do lado do moinho de escória. Este tipo de processo faz com que o material caia corretamente no moinho, o qual preveni a alimentação periódica do alimentador de trava de ar. Assim como preveni o entupimento do tubo de alimentação e certifica o funcionamento correto do moinho de escória.
Dispositivo de pulverização de água
Os materiais que precisam de spray de água para esmerilhamento, o dispositivo de pulverização de água com projeto integrado está instalado no equipamento para que seja fácil de ajustar, ele fornece alta precisão de medição e é fácil de estabilizar a camada de material, bem como diminui a vibração do moinho vertical, efetua o controle automático do programa e aumenta a segurança de processamento
Rolo de moagem
Estrutura de rolo de moagem
Esboço do rolo de moagem após a montagem
Rolo de pré-moagem
Rolo de moagem final
Lubrificação e vedação hermética para o rolamento de rolos de moagem
Nós usamos a lubrificação forçada a óleo e o sistema permite o monitoramento da temperatura.
Braço de balancim
O braço balancim é um componente usado para conectar o rolo de moagem e o dispositivo de tensão. A força de tração gerada pelo cilindro hidráulico é enviada para balancim do rolo de moagem.
Mesa de moagem
Possui uma placa de revestimento instalada na mesa de moagem. A superfície do moinho é fabricada com materiais resistentes ao desgaste que são formados por uma camada de solda, eles podem ser ressoldados após a abrasão acumulada e reutilizada, o qual melhora a vida útil da placa de revestimento.
Cracaça
A carcaça do moinho de escória possui três partes diferentes: a carcaça inferior, a carcaça intermediária e a carcaça do separador, dos quais são soldadas no lugar.
Dispositivo de tensão
O dispositivo de tensão possui uma estação hidráulica, cilindro hidráulico, acumulador e tubulação. O cilindro hidráulico é pressurizado em ambas as direções. Quando o moinho de escória inicia ou deixa de ser alimentado durante a operação, o rolo de moagem pode ser levantado por meio de pressurização reversa para conseguir gerar uma partida e manutenção sem carga.
Separador
O separador é usado para completar o processo de classificação por um plano de vórtice, o qual fornece elevada eficiência de seleção. A transmissão possui um motor AC com regulação de velocidade de frequência variável, com isso o operador consegue ajustar o equipamento conforme as necessidades de aplicações, bem como a finura do produto e o status de produção
Fundação do moinho de escória
A estrutura frontal é a estrutura básica do moinho de escória, as colunas e os redutores são instalados no quadro para formar um único equipamento. A estrutura da base é soldada de aço perfilado e possui um mecanismo para ajustar o nível da estrutura com facilidade.
Instalação da base da fundação
Montagem experimental da estrutura da base em nossa própria fábrica
Instalação do suporte do moinho de escória
Suporte de usinagem
Movimentação do moinho de escória
O acionamento é gerado por um redutor de moinho vertical, um acoplamento de diafragma, um motor principal e um redutor de engrenagens.
Alimentador rotativo
O dispositivo de alimentação do moinho vertical está equipado com um alimentador rotativo, o qual tem uma estrutura hermética simples, operação estável e alimentação contínua. O revestimento resistente ao desgaste da caixa é feito de metal usinado com alta precisão; a folga entre a lâmina e o raspador resistente ao desgaste são ajustáveis, ambos são peças de desgaste e podem ser trocados quando necessário. O ar quente entra pelas laterais do alojamento para prevenir que o alimentador fique obstruído.
Dispositivo de torneamento
Cada rolo de moagem é suportado independentemente e a porta na caixa pode ser aberta durante a revisão. Os rolos de moagem podem ser retirados com facilidade do moinho através de um cilindro hidráulico de moinho vertical para ser efetuado a revisão e manutenção, a luva do rolo pode ser desmontada e retirada com facilidade quando necessário.
Limite mecânico + dispositivo de proteção de limite elétrico e dispositivo de detecção de nível material
Sistema hidráulico
As principais válvulas e bombas de óleo são adquiridas de empresas de confiança; O sistema hidráulico possui um filtro de cilindro duplo. Pode-se controlar a vibração normal da operação do moinho entre < 1,5-2,0 mm/s. A flutuação do sistema pode ser diminuída para prevenir os danos ou perda de eficiência ocasionadas por falha do rolo de moagem ou forte vibração.
Acumulador
Anel de guia de ar
O anel de guia de ar é fabricado com um design de ângulo ajustável, o qual ajusta o ângulo do anel de guia de ar para obter diferentes espessuras da camada de material, fornecendo assim excelente eficiência de moagem e potência de saída do motor principal, ele consegue alcançar o melhor consumo de energia e saída de operação.
Amostras

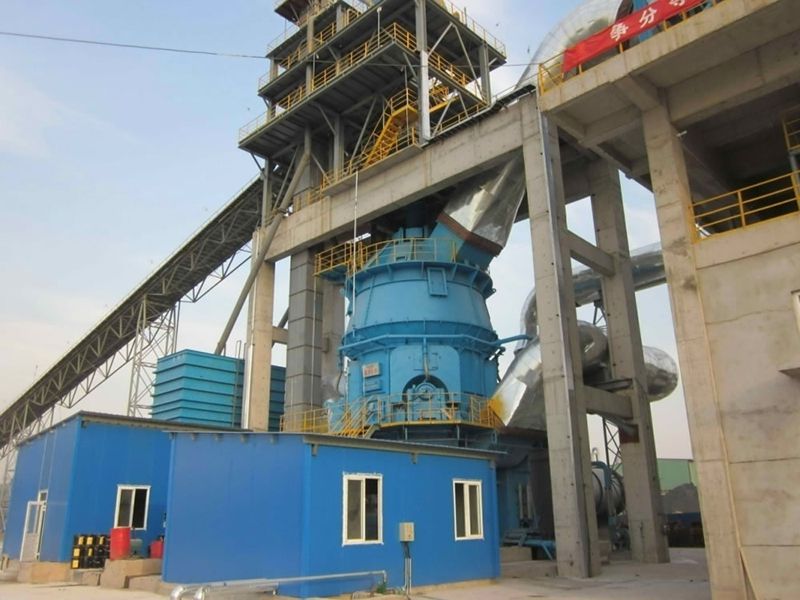

Moinho de escória vertical de 300 mil toneladas/ano (Modelo: LRMS32.4)
Moinho de escória vertical de 300 mil toneladas/ano (modelo: LRMS32.3)
Imagens do moinho de escória vertical de 300 mil toneladas/ano em execução
Fábrica de escória vertical de 600 mil toneladas/ano (modelo: LRMS46.4)
Fábrica de escória de 600 mil toneladas/ano
Operação da fábrica de escória de 600 mil toneladas/ano
